380 В Қабырғаға орнатылған белсенді гармоникалық сүзгі

Гейа 380 В қабырғаға бекітілген, біздің Қытай зауытында жобаланған және дайындалған 380 В қосылатын белсенді гармоникалық сүзгіні ұсынады. Жоғары тиімділік, оңай орнату, әр түрлі қосымшалар үшін сенімді. Қосымша ақпарат алу үшін бізге қазір хабарласыңыз және ең жақсы келісімді алу үшін!

Сұрау жіберу

Өнім Сипаттамасы

380 В қабырғаға орнатылған белсенді гармоникалық сүзгі (AHF) үш фазалы төрт сымды (3P4W) және үш фазалы үш сымды (3P3W) 380В электр жүйелерінде гармоникалық жұмсартуға арналған сенімді ерітінді ұсынады. Advanced DSP + CPLD сандық бақылау және үш деңгейлі топологияны қолдану, бұл кеңістікті үнемдейтін қондырғы гармоникалық ағымдағы өтемақы береді. Негізгі сипаттамаларына кең гармоникалық сүзу ауқымы (2-ден 50-ге дейін гармалоникалық), жоғары сүзу жылдамдығы (95% дейін) және ыңғайлы параллель қосылыс пен техникалық қызмет көрсетуге арналған модульдік дизайн кіреді. Әр түрлі ағымдағы рейтингтерде (25а-150а дейін) қол жетімді, 380 В Қабырғаға орнатылған AHF өндірістік ортада тұрақты және тиімді қуат сапасын қамтамасыз етеді.

Үлгі сипаттамасы:

Шол	Акф	0.4	50а	/	4л	W
Кәсіпорын коды	Белсенді гармоникалық сүзгі	Кернеу деңгейі 0,4: 380В ± 20%	Номиналды қуаттылық (KVAR) 25/50/75 / 100 / 150А		3L: Үш фазалы үш сым 4L: Үш фазалы төрт сым	W: Қабырғаға бекітілген

Ерекше өзгешеліктері:

● DSP + CPLD, барлық сандық басқару өзегі, үш деңгейлі топология технологиясын, кеңейтілген гармоникалық анықтама алгоритмі және PWM басқарудың үйлесімді алгоритмі және PWM басқару стратегиясы және PWM бақылау стратегиясы үйлесімді токқа дәл өтеу үшін.
● Бірнеше модульдердің параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз, аздап орын алады және оны сақтау оңай.
● тәуелсіз ауа каналдары мен тәуелсіз қоймалардың құрылымдық дизайны жабдықтың тұрақты жұмысын қамтамасыз етеді.
● Ол гармониканы кең диапазонда, 2-ден 50 гармоникаға, бір уақытта үш фазалы теңсіздік мәселесін шешуге болады.
● Гармоникалық сүзгілеу жылдамдығы жоғары. Егер сыйымдылық мүмкіндік берсе, гармоникалық ағымдық сүзу жылдамдығы 95% деңгейінде болуы мүмкін. Жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін 100% шектеулі шығынды орнатыңыз.

Өтініштер:

380 В Қабырғаға орнатылған белсенді үйлесімді сүзгілер бірқатар өндірістік қосымшаларда электр энергиясының сапасын сақтау үшін қажет:

● Өнеркәсіптік автоматика:Сезімтал автоматтандыру жабдықтарын қорғау және ауыспалы жиіліктердің (VFDS), робототехниканың және басқа да сыни жүктемелердің сенімді жұмысын қамтамасыз ету.
● Өндіріс зауыттары:Гармоникалық бұрмалануды азайту арқылы энергияның сапасын жақсарту және энергия шығындарын азайту.
● Деректер орталықтары:Қуаттың маңызды инфрақұрылымына таза қуатпен қамтамасыз ету және қуаттың ауытқуына байланысты деректердің жоғалуын болдырмау.
● Мұнай-газ саласы:Қасірет ортасындағы сорғылардың, компрессорлардың және басқа да маңызды жабдықтардың сенімді жұмысын қамтамасыз ету.
● Жаңартылатын энергия жүйелері:Қуат сапасы мен тұрақтылықты сақтау кезінде жаңартылатын энергия көздерін торға біріктіру.

380В Қабырғаға орнатылған белсенді гармоникалық сүзгілер үш фазалы 380В қосымшаларында қуат сапасын оңтайландырудың сенімді және тиімді шешімін ұсынады.

380V Wall-mounted Active Harmonic Filter

Техникалық параметрлері:

	220 В сериясы	380 В сериясы	500V сериялары		690 В сериясы
Биіктік	<2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз
Қоршаған орта температурасы	-20 ~ + 50 ℃
Салыстырмалы ылғалдылық	≤90%, ай сайынғы минималды температура 25 ℃ болған кезде жерге конденсация жоқ
Ластану деңгейі	Төмендегі III деңгей
Жұмыс кернеуі	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Жұмыс жиілігі	50 Гц ± 5%
Өтемақы ағымы	25а	25/50/75/100 / 150А	100А		100А
Тор құрылымы	L / n	3P3W / 3P4W	3P3W / 3P4W		3P3W / 3P4W
Параллель қосылған бірліктер саны	Ымаланады
Жалпы машинаның тиімділігі	≥97%
Тор құрылымы	32 кГц	16 кГц	12.8хц		12.8хц
Өтемақы диапазоны	2 ~ 50Time, бірыңғай өтемақы мөлшері реттеледі
Функцияны таңдау	Реактивті қуат	Реактивті қуат, реактивті қуат + асимметрия
Реактивті қуатты өтеу ставкасы	≥95%	> 92%
Бейтарап сүзгілеу мүмкіндігі		Бейтарап сызықты сүзгілеу мүмкіндігі фазалық сүзгілеу мүмкіндігі
Толық жауап уақыты	<10мс	<40мс		<40мс	<40мс
Шу	≤60DB	≤60DB		≤65DB	≤65DB
Бақылау әдісі	2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды)
Қорғаныс	Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс кернеуі және астыртын алу, электр қуаты, электр қуаты, кештердену, жиіліктің ауытқуы және т.б.	Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс жүктемесі және астыртын, тор кернеуі, электр қуаты, электр қуаты, еңбектен, жиіліктің ауытқуы, қысқа мерзімді қорғаныс және т.б.
Орнату әдісі	Тартпа / қабырғаға орнатылған		Сөр
Кіріс желісі	Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген)		Кіріс жол
Қорғау деңгейі	IP20

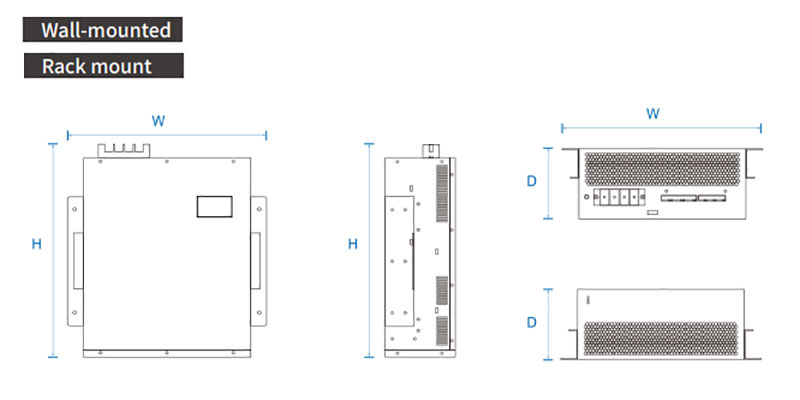

Үлгі және сипаттамасы:

380V Wall-mounted Active Harmonic Filter

Модельдер
Модель нөмірі	Номиналды ток (A)	Жүйе кернеуі (v)	Өлшемдер (D * W * H)	Салқындату әдісі
GY APF-0.22-25A / 2L-R / W	25	220	220 * 330 * 160 мм	Ауаны мәжбүрлеп салқындату
GY APF-0.4-25A / 4L-R / W	25	380 ± 20%	460 * 490 * 89 мм
GY APF-0.4-50A / 4L-R / W	50	380 ± 20%	460 * 490 * 89 мм
GY APF-0.4-75A / 4L-R / W	75	380 ± 20%	500 * 510 * 190 мм
GY APF-0.4-100A / 4L-R / W	100	380 ± 20%	500 * 550 * 240 мм
GY APF-0.4-150A / 4L-R / W	150	380 ± 20%	500 * 550 * 240 мм
GY APF-0.5-100A / 4L-R / W	100	500 ± 20%	495 * 675 * 275mm
GY APF-0.69-100a / 4L-R / W	100	690 ± 20%	495 * 675 * 275mm
