Заманауи энергетикалық жүйелер үшін белсенді гармоникалық сүзгілер неден тұрады?

2025-08-08

Салалар, коммерциялық ғимараттар және сыни инфрақұрылым, таза және тұрақты қуатқа ие, таза және тұрақты қуатқа арқа сүйемейтін дәуірде келісілмеген басымдылыққа ие болды. Айнымалы жиіліктік дискілер, компьютерлер және жарықдиодты жарықтандыру сияқты сызықтық емес жүктемелердегі гармоника-бұрмалаулар жабдықтың ақауларына, энергиясының қалдықтарына, энергия шығынына әкелуі мүмкін.Белсенді гармоникалық сүзгілер Осы мәселелерді азайту үшін заманауи шешім ретінде пайда болды, қуат көздерін тиімді және сенімді қамтамасыз ету. Бұл нұсқаулық мұның не үшін заманауи электр жүйелері, олардың жұмыс принциптері, олардың жұмыс принциптері, кеңейтілген сүзгілердің егжей-тегжейлі сипаттамалары және олардың трансформациялық әсерін бөлектеу үшін жалпы сұрақтарға жауап береді.

Жаңалықтар тақырыптары: белсенді гармоникалық сүзгілер бойынша жоғарғы іздеулер

Іздеу үрдістері AHFS-тің өсіп келе жатқандығымен, энергия менеджментіндегі маңызды компонент ретінде, өтініштер, тиімділік және сәйкестікке назар аударады:

«Дата орталықтарында белсенді гармоникалық сүзгілер қанша энергия шығындарын азайтады»

«Белсенді гармоникалық сүзгілер: жаңартылатын энергия жүйелеріндегі энергияның сапасын қамтамасыз ету»

Бұл тақырыптар AHFS-тен бастап өндірістік параметрлердің әмбебаптығын, жаңартылатын энергияны біріктіруге, энергия тиімділігін арттырудағы, шығындарды азайту және қуат сапасының стандарттарына сәйкестігін қамтамасыз ету. Индустриялық-индустриялық-смортқа көшу, көп электрлендірілген операцияларға көшу, AHFS-ке сұраныс көбейе береді, бұл оларды басқарудың заманауи стратегиясының негізін құрайды.

Неліктен белсенді гармоникалық сүзгілер заманауи электр жүйелері үшін өте маңызды

Белсенді гармоникалық сүзгілерИнтернеттегі электронды құрылғылар, бұл нақты уақыт режимінде гармониканы анықтауға және бейтараптандыруға, пассивті сүзгілердің шектеулерін және электр жүйелерін қорғауға бағытталған. Олардың маңыздылығы бірнеше негізгі артықшылықтардан тұрады:

Жабдықты қорғау үшін гармоникалық бұрмалануды жою
Гармоника электр жабдықтарына, соның ішінде моторларға, трансформаторларға және сезімтал электроникаларға айтарлықтай зиян келтіруі мүмкін. Олар жылу энергиясын ұлғайтып, жабдықтың қызмет ету мерзімін қысқартады және күтпеген сәтсіздіктерге әкеледі. Мысалы, өндірістік нысандарда ауыспалы жиіліктегі драйдерлерден (VFDS) гармоника моторлы қызып кетуіне әкелуі мүмкін, нәтижесінде жоспарланбаған жұмыс уақыты және қымбат жөндеу жұмыстары тудырады. Серверлер мен салқындату жүйелері тәулік бойы жұмыс істейтін деректер орталықтарында тәулік бойы жұмыс істейді, гармоникалық бұрмалану электрмен жабдықтауды үзуі мүмкін, бұл деректердің жоғалуына немесе жүйесінің бұзылуына әкелуі мүмкін. AHFS электр тогын белсенді бақылап, гармоникалық жиіліктерді анықтаңыз және олардан бас тарту үшін қарсы токтарды болдырмаңыз, қуат көзі таза болып қалады. Бұл қорғаныс жабдықтардың қызмет ету мерзімін ұзартады, техникалық қызмет көрсету шығындарын азайтады және операциялық сабақтастық үшін жұмыс уақытын азайтады.
Энергия тиімділігін арттыру және шығындарды азайту
Гармоника жабдықтарға ғана зиян тигізіп қана қоймайды, сонымен қатар энергетикалық жүйелердің тиімділігін төмендетеді. Олар энергияны тұтынуды арттырады, өйткені электрлік бөлшектер бұрмалануды еңсеру үшін көп жұмыс істеуі керек, өйткені жоғары коммуналдық төлемдер үшін жеткізіледі. Сонымен қатар, көптеген коммуналдық қызметтер жедел шығындар үшін айыппұл салады, жедел шығындарға қосылады. AHFS осы мәселелерді үйлесімді токтарды азайту арқылы азайтады, олар кабельдердегі энергия шығынын, трансформаторлардағы және басқа компоненттерді азайтады. Зерттеулер көрсеткендей, AHFS зауыттар, деректер орталықтары және коммерциялық ғимараттар сияқты жоғары сызықты емес жүктемелермен энергия тұтынуды 5-15% -ға азайта алады. Уақыт өте келе, бұл жинақ сүзгілерге алғашқы инвестицияларды есепке алып, оларды ұзақ мерзімді энергиямен басқару үшін үнемді шешім қабылдайды.
Қуат сапасының стандарттарына сәйкестігін қамтамасыз ету
Дүниежүзі бүкіл әлем бойынша, мысалы, Халықаралық электротехникалық комиссия (IEC) және электр және электроника инженерлері институты (IEEE), мысалы, электр және электроника институты, сонымен қатар, гармоникалық бұрмаланулармен шектелді (мысалы, IEE, IEEE 519). Сәйкес келмеуі ауыр жағдайларда айыппұлдар, құқықтық міндеттемелер, тіпті электр желісінен тіпті ажыратуға әкелуі мүмкін. Белсенді гармоникалық сүзгілер қондырғылардың осы стандарттардың қолайлы шектерде гармоникалық бұрмалануды сақтауымен қамтамасыз етеді. Бұл әсіресе, гармоникалық шығарындылар көрші пайдаланушыларға әсер ете алатын жаңартылатын энергия қондырғылары (күн, жел) және ірі коммерциялық кешендер сияқты торлар үшін өте маңызды. Сәйкестікті сақтау арқылы кәсіпкерлер айыппұлдардан аулақ болады және коммуналдық және қоғаммен жақсы қарым-қатынас орнатады.
Жаңартылатын энергия мен смарт торлардың интеграциясын қолдау
Жаңартылатын энергия көздеріне (күн, жел) және Smart Grid технологиясына жаһандық ауысу энергетикалық жүйелерге жаңа сынақтар енгізді. Жаңартылатын энергия жүйелерінде қолданылатын инверторлар гармониканы құратын сызықты емес жүктемелер болып табылады, ал Smart Grids оңтайлы жұмыс істеуі үшін тұрақты қуат сапасын қажет етеді. Акфс бұл технологияларды жаңартылатын энергия жүйелерінің гармоникасын азайту арқылы біріктіруде, олардың торды бұзбайтындығын қамтамасыз ету арқылы шешуші рөл атқарады. Сондай-ақ, олар ақылды торлардың тұрақтылығын, таза қуатты қолдау, тор компоненттері арасында тиімді байланыс орнату және сұраныс бойынша және энергияны басқару сияқты жетілдірілген мүмкіндіктерді қолдау арқылы жұмыс істейді. Жаңартылатын энергияны қабылдау өскен сайын, AHFS тордың сенімділігі мен тұрақтылығын сақтау үшін өте маңызды болады.
Жүйенің сенімділігін арттыру және жұмысты азайту
Өнеркәсіпке байланысты энергияның сапасына байланысты жоспарланбаған жұмыс уақыты бизнеске байланысты мыңдаған долларға шығын әкелуі мүмкін. Мысалы, жартылай өткізгішті өндірісте, бір қуаттың бұзылуы микрочиндердің барлық партиясын құрып, жаппай шығынға әкеледі. AHFS жүйенің сенімділігін, кернеудің ауытқуын, қызып кетудің және гармониканың әсерінен жабдықтардың істен шығуының алдын алу арқылы жетілдіреді. Тұрақты қуат көзін қамтамасыз ету арқылы олар үзілістерді азайтады, сыни процестерді қорғайды және өнімділікті сақтайды. Бұл сенімділік әсіресе ауруханалар сияқты миссия-сыни нысандар үшін құнды, мұнда қуат пациенттердің қауіпсіздігі мен қаржы институттары, мұнда тіпті қысқа мерзімдер мәліметтер жоғалуына және қаржылық жазаларға әкелуі мүмкін.

Белсенді гармоникалық сүзгілер қалай жұмыс істейді

Белсенді гармоникалық сүзгілер нақты уақыт режимінде гармониканы анықтау және бейтараптандыру үшін алдыңғы қатарлы электрондық қағидаттар бойынша жұмыс істейді. Олардың функционалдығын төрт негізгі кезеңге бөлуге болады:

Гармоникалық анықтама
Сүзгі жоғары дәлдікті датчиктерді қолдана отырып, электр тогы мен кернеуді үнемі қадағалап отырады. Арнайы микропроцессор гармоникалық компоненттерді анықтау үшін толқын пішінін талдайды - әдетте, 3, 5, 7, 7 және 11-гармоника сияқты іргелі жиіліктің тақ сандары (50 Гц немесе 60 Гц). Қосымша алгоритмдер Деректерді әр гармониканың амплитудасы мен фазасын анықтау үшін өңдейді, тіпті бірнеше сызықты емес жүктемелермен күрделі жүйелерде де дәл анықтауға мүмкіндік береді.
Сигналды өңдеу және есептеу
Гармоникалар анықталғаннан кейін, микропроцессор әр гармониканы болдырмауға қажетті дәл көлемді есептейді. Бұл есептеу нақты уақыт режимінде (микросекундта) орындалады (микросекунд ішінде), сүзгінің жүктеу профиліндегі өзгерістерге бірден жауап береді. Процессор сонымен қатар жүйелік параметрлерді кернеу деңгейі, жиілік деңгейі және жүктемелерді оңтайландыру үшін қосады.
Ағымдағы инъекция
Сүзгі тұрақты инвертордың көмегімен есептелген қуат болып табылады, ол DC қуатын (ішкі конденсатор банкі немесе сыртқы қуат көзі) түртіндімен, сол жиілігі мен амплитудасы бар, бірақ қарама-қарсы кезеңмен айналдыра алады. Бұл қарсы күрес электр жүйесіне енгізіліп, гармоникалық бұрмаланудан бас тартады және таза, синусоидалы токтан шығады.
Бейімделгіш бақылау
Қазіргі AHFS функциясы бар бейімделген басқару жүйелері, олар өз жұмысын қалпына келтіретін жағдайда өзгереді. Олар олардың гармоникалық анықтамасын және ағымдағы инъекциялық параметрлерді үнемі жаңартып, динамикалық жүктемелерді (мысалы, әр түрлі қозғалтқыш жылдамдайды) өңдей алады. Кейбір жетілдірілген модельдер сонымен қатар байланыс мүмкіндіктерін қамтиды, оларды қашықтықтан бақылау және оңтайландыру үшін оларды басқару жүйелеріне (BMS) немесе өндірістік басқару жүйелеріне (ICS) енгізуге мүмкіндік береді.

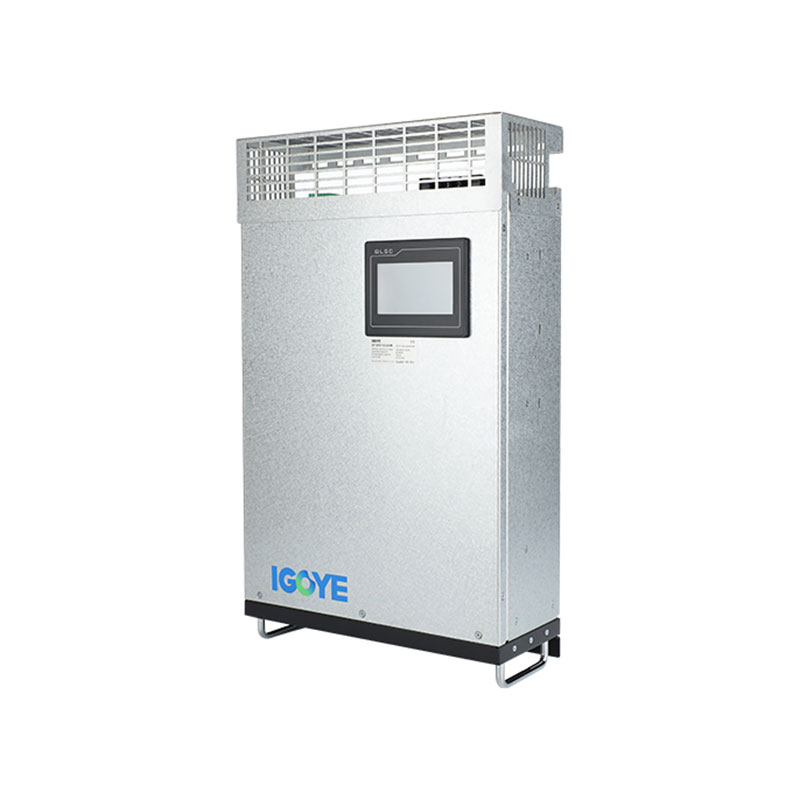

Біздің белсенді гармоникалық фильтрдің сипаттамалары

Біз өндірістік, коммерциялық және коммуналдық қосымшалардың әр түрлі қажеттіліктерін қанағаттандыруға арналған жоғары сапалы белсенді гармоникалық сүзгілерді ұсынамыз. Біздің сүзгілеріміз сенімді гармоникалық азайтуға мүмкіндік беретін озық технологияларды, берік құрылысты және пайдаланушылық мүмкіндіктерді біріктіреді. Төменде біздің негізгі модельдердің ерекшеліктері келтірілген:

Белгі	GY-AHF-100 (бір фазалы)	GY-AHF-400 (үш фазалы)	GY-AHF-1000 (өндірістік ауыр-пара)
Номиналды кернеу	220 В айнымалы ток ± 10%	380В айнымалы AC ± 15%	400V / 690V AC ± 15%
Номиналды ток	100А	400А	1000А
Гармоникалық өтемақы диапазоны	2-ші-50-гармоника	2-ші-50-гармоника	2-ші-50-гармоника
Өтемақы тиімділігі	≥97%	≥98%	≥98.5%
Жауап беру уақыты	<200MS	<150MS	<100мs
Қысқарту	> 30% бастап <5%	> 30% бастап <3%	> 30% бастап <2%
Қуат факторларын түзету	0.95-1.0 (жетекші / артта қалу)	0.95-1.0 (жетекші / артта қалу)	0.95-1.0 (жетекші / артта қалу)
Салқындату әдісі	Табиғи конвекция + мәжбүрлі ауа	Мәжбүрлі ауа	Сұйық салқындату
Жұмыс температурасы	-10 ° C, + 40 ° C	-10 ° C-ға дейін-+ 50 ° C	-20 ° C-қа дейін -20 ° C-қа дейін + 60 ° C
Қорғау мүмкіндіктері	Шаңқас, шамадан тыс кернеу, қысқа тұйықталу, аяушы	Шамадан тыс, шамадан тыс кернеу, қысқа тұйықталу, кештехника, фазалық шығын	Шамадан тыс, кернеу, кернеу, қысқа тұйықталу, кештехнология, фазалық шығын, жердегі ақаулық
Байланыс интерфейстері	RS485 (Modbus RTU)	RS485 (Modbus RTU), Ethernet (Modbus TCP / IP)	RS485 (Modbus RTU), Ethernet (Modbus TCP / IP), Profipus
Өлшемдер (W × × d)	300 × 450 × 200 мм	600 × 800 × 300 мм	800 × 1200 × 600 мм 800 × 1200 × 600 мм
Салмақ	15 кг	50 кг	200 кг
Сертификаттар	Ce, Rohs	Не, ро, ул	Қандай, Rohs, UL, IAC 61000-3-2
Кепілдік	2 жыл	3 жыл	5 жыл

Біздің «Гви-АГФ-100», мысалы, кеңселер, бөлшек сауда дүкендері, бөлшек сауда дүкендері және бір фазалы қуат көздері, онда бір фазалы қуат көздері ықшам және тиімді гармональды жұмсартуды қажет етеді. «GY-AHF-400» орта объектілерде, соның ішінде зауыттарда, ауруханаларда және ірі коммерциялық ғимараттарда үш фазалы жүйелерге арналған, оның ішінде жоғары өтемақы тиімділігі мен коммуникациялық опциондарды ұсынатын ірі коммерциялық ғимараттар. GY-AHF-1000 - бұл экстремалды диірмендер, жаңартылатын энергия қондырғылары, жаңартылатын энергетикалық қондырғылар, сондай-ақ экстремалды пайдалану жағдайлары мен жетілдірілген қорғаныс ерекшеліктері бар ірі өндірістік нысандары бар өндірістік орталар үшін ауыр шешім.

Біздің барлық белсенді гармоникалық сүзгілеріміз IEEE 519, IEC 61000-3-2 және басқа жаһандық ережелерге сәйкестігін қамтамасыз ете отырып, халықаралық стандарттарға сәйкес келеді. Сондай-ақ, олар интуитивті сенсорлы экран интерфейстері, қашықтықтан бақылау мүмкіндіктері, қашықтықтан бақылау мүмкіндіктері және автоматты түрде диагноз, оларды орнатуға, басқаруға және қолдауға мүмкіндік береді.

ЖҚС: Белсенді гармоникалық сүзгілер туралы жалпы сұрақтар

С: Менің мекеме үшін белсенді гармоникалық сүзгінің дұрыс мөлшері мен сыйымдылығын қалай анықтаймын?

Ж: Белсенді гармоникалық сүзгінің мөлшері мен сыйымдылығы сіздің жүйеңіздегі жалпы гармоникалық токқа, сызықты емес жүктемелердің түріне, түріне және нөміріне және сіздің электр жүйеңіздің кернеу деңгейіне байланысты. Дұрыс сүзгіні анықтау үшін, жалпы гармоникалық бұрмалануды (THD) өлшеу және доминантты гармоникалық жиіліктерді анықтау үшін қуат сапасына аудит жүргізуден бастаңыз. Бұл аудитті кезең ішінде ағымдағы, кернеуге және гармоникаға деректерді жазатын қуат анализаторы арқылы жүзеге асыруға болады. Сүзгі бағаланған ток жүктеме вариациялары үшін есептік жазылған жалпы гармоникалық токының кем дегенде 120% болуы керек. Үш фазалы жүйелер үшін кейбір фазалар бойынша гармониканың тепе-теңдігін қарастырыңыз - кейбір сүзгілер теңгерімсіз жүктемелерді шеше алады, ал басқалары бірнеше бірлікті қажет етуі мүмкін. Бұған қоса, болашақта кеңейту факторы: 20-30% артық сыйымдылығы бар сүзгіні таңдау сіздің қондырғыңыз өсіп келе жатқан кезде гармоникалық деңгейлерді көтеруге мүмкіндік береді. Қуат сапасы бойынша сарапшы немесе сүзгі өндірушімен кеңес беру белгілі бір қажеттіліктеріңізге қарай таңдауды нақтылауға көмектеседі.

С: Белсенді гармоникалық сүзгілер пассивті сүзгілермен қатар жұмыс істей алады және оларды біріктірудің қандай пайдасы бар?

Ж: Иә, белсенді гармоникалық сүзгілер пассивті сүзгілермен қатар жұмыс істей алады және оларды біріктіру көбінесе кеңейтілген гармоникалық жұмсартуды қамтамасыз ете алады. Пассивті сүзгілер белгілі бір гармоникалық жиіліктерді басу үшін конденсаторларды, индукторларды және резисторларды пайдаланады (әдетте 3, 5 және 7) және тұрақты, болжамды гармоника үшін үнемді. Алайда, олар динамикалық жүктемелер немесе гармониканың кең ауқымдары үшін азырақ тиімді. Белсенді сүзгілер, керісінше, гармониканың кең ауқымын (50-ге дейін) ұстаңыз және нақты уақыт режимінде өзгеретін жүктемелерге бейімделеді. Оларды біріктіру пассивті сүзгілерге үстем, бекітілген гармониканы мекен-жайға жүгінуге, белсенді сүзгідегі жұмыс жүктемесін азайтуға мүмкіндік береді, бұл содан кейін динамикалық немесе жоғары тапсырыс бойынша гармоникаға назар аудара алады. Бұл синергия жалпы тиімділікті арттырады, белсенді сүзгі мөлшері мен құнын азайтады және егер бір жүйе техникалық қызмет көрсетуді қажет етсе де, гармоникалық жұмсартуды қамтамасыз етеді. Аралас, әсіресе, аралас жемісі бар өндірістік объектілерде, мысалы, тұрақты, сонымен қатар, тұрақты, сонымен қатар, тұрақты, сонымен қатар, сонымен қатар, тұрақты, сонымен қатар және ауыспалы жылдамдық қозғалтқыштары (белсенді сүзгілермен өңделген).

Белсенді гармоникалық сүзгілер заманауи энергетикалық жүйелер үшін, проактивті шешім ұсынатын, гармоникалық бұрмалану проблемаларын ұсынады. Жабдықты қорғау, энергия тиімділігін арттыру, нормативтік сәйкестікті қамтамасыз ету және жаңартылатын энергия көздерін қолдау бойынша, олар салалар бойынша сенімді және тұрақты қуат көздерін қолдауда маңызды рөл атқарады. Технологиялық жетістіктер сияқты, AHFS дамуды жалғастырады, жетілдірілген жауаптылығы, қосылым және бейімделу арқылы оларды динамикалық энергетикалық ортада одан да тиімді етеді.

-ТаZhejiang Geya Electric Co., Ltd.,Біз өз клиенттеріміздің қажеттіліктеріне сәйкес келетін жоғары сапалы белсенді гармоникалық сүзгілерді ұсынуға міндеттіміз. Біздің бір фазалық модельдерден бастап ауыр өнеркәсіптік шешімдерге дейінгі сүзгілердің ассортизмдері ерекше өнімділік, сенімділік және құндылықты қамтамасыз етуге арналған. Қолданыстағы тестілеу, халықаралық сертификаттар және клиенттерге жауап берушілердің қолдауы, біздің сүзгілер сіздің объектілеріңізге таза, тұрақты қуат көздейді.

Егер сіз гармоникалық мәселелерді шешсеңіз, қуат сапасын жақсартқыңыз немесе энергия шығынын азайтыңыз,бізбен хабарласыңыБүгінгі таңда сіздің талаптарыңызды талқылауға, қуат сапасын бағалауды сұраңыз немесе белсенді гармоникалық сүзгі шешімдері туралы көбірек біліңіз. Сізге тиімдірек, сенімді және үйлесімді қуат жүйесін құруға көмектесейік.
