380В қабырғаға бекітілген статикалық генератор

Джейа үш фазалы жүйелер үшін ұзақтықты 380 В қабырғаға бекітілген статикалық генератор ұсынады. Динамикалық реактивті қуат өтеу, <10мс жауап, DSP + CPLD басқару. Өнеркәсіптік, коммерциялық және жаңартылатын энергия көздеріндегі қуат факторын жақсартады. Модульдік, қабырғаға орнатылған дизайн.

Сұрау жіберу

Өнім Сипаттамасы

380 В қабырғаға орнатылған статикалық var генераторы (SVG) үш фазалы 380В электр жүйелері үшін динамикалық реактивті қуатты өтеуді қамтамасыз етеді. DSP + CPLD сандық бақылау және үш деңгейлі топологияны пайдалану, бұл SVG 10MS бойынша жауап уақытымен тез және нақты өтемақы береді. Оның модульдік дизайны параллель байланыс арқылы масштабтау қабілетіне мүмкіндік береді, ал қабырғаға орнатылған конфигурация кеңістікті азайтады және орнатуды жеңілдетеді. Бұл SVG индуктивті және сыйымдылықты реактивті қуатты тиімді өтейді, қуат факторын жақсартады және қуаттың жалпы сапасын жақсартады. Қолда бар сыйымдылықтар 15квардан 100 км-ге дейін, әртүрлі қосымшаларға икемді шешімдер ұсынады.

Үлгі сипаттамасы:

Шол	Svg	0.4	50 және	/	4л	W
Кәсіпорын коды	Статикалық генератор	Кернеу деңгейі 0,4: 380В ± 20%	Номиналды қуаттылығы (квар) 10/15 / 35/35 / 50/75 / 100KVAR		3L: Үш фазалы үш сым 4L: Үш фазалы төрт сым	W: Қабырғаға бекітілген

Ерекше өзгешеліктері:

● DSP + CPLD, барлық сандық басқару өзегі, үш деңгейлі топология технологиясын, кеңейтілген реактивті қуатты анықтау алгоритмі және RWM басқарудың алгоритмі және RWM басқару стратегиясы және PWM басқару стратегиясы реактивті қуатқа динамикалық және дәл өтеу стратегиясы.
● Бірнеше модульдердің параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз, кішкене орын алады және оны сақтау оңай.
● тәуелсіз ауа каналдары мен тәуелсіз қоймалардың құрылымдық дизайны жабдықтың тұрақты жұмысын қамтамасыз етеді.
● Индуктивті реактивті қуат пен сыйымдылығы реактивті қуат үшін толық диапазонды өтеуді жүргізіңіз және үш фазалы теңгерімсіздік мәселесін бір уақытта шешіңіз.
● Жүктеменің динамикалық жылдамдығы - бұл миллисекунд деңгейінде, бұл әсер етуші жүктемелердің реактивті қуаты үшін динамикалық және дәл өтеуге қол жеткізе алады.

Өтініштер:

380В Қабырғаға бекітілген статикалық var генераторлар үш фазалы қосымшалардағы қуат сапасын жақсартуға өте ыңғайлы:

● Өнеркәсіптік нысандар:Тұрақтандыру кернеуі және зауыттар мен өндірістік зауыттардағы қуат факторын жақсарту.
● Коммерциялық ғимараттар:Үш фазалы коммерциялық ғимараттарда қуат сапасын арттыру және энергия шығындарын азайту.
● Үш фазалы қозғалтқышты басқару:Реактивті қуат алу үшін үш фазалы қозғалтқыштардан сұраныс, қозғалтқыш тиімділігін арттыру.
● Жаңартылатын энергияны интеграциялау:Интеграцияланған энергия көздері бар үш фазалы жүйелердегі тордың тұрақтылығы мен қуат сапасын қолдау.

380В Қабырғаға орнатылған статикалық генераторлар үш фазалы 380В электр жүйелеріндегі қуат сапасы мен тұрақтылықты оңтайландыру үшін берік және тиімді шешім ұсынады.

380V Wall-mounted Static Var Generator

Техникалық параметрлері:

	220 В сериясы	380 В сериясы		500V сериялары		690 В сериясы
Биіктік	<2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз
Қоршаған орта температурасы	-20 ~ + 50 ℃
Салыстырмалы ылғалдылық	≤90%, ай сайынғы минималды температура 25 ℃ болған кезде жерге конденсация жоқ
Ластану деңгейі	Төмендегі III деңгей
Жұмыс кернеуі	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
Жұмыс жиілігі	50 Гц ± 5%
Бағаланған өтемақы сыйымдылығы	5KVAR	15 / 35/50 / 75 / 100квар		90 квар		120 квар
Тор құрылымы	L / n	3P3W / 3P4W
Параллель қосылған бірліктер саны	Ымаланады
Жалпы машинаның тиімділігі	≥97%
On-On-On-On	32 кГц	16 кГц		12.8хц		12.8хц
Функцияны таңдау	Реактивті қуат	Реактивті PO WER, реактивті PO Wer + теңгерімсіздігі
Реактивті қуатты өтеу ставкасы	≥99%	> 95%
Толық жауап уақыты	<10мс
Шу	≤60DB	≤60DB		≤65DB		≤65DB
Бақылау әдісі	2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды)
Қорғаныс	Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс кернеуі және астыртын алу, электр қуаты, электр қуаты, кештердену, жиіліктің ауытқуы және т.б.		Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құралдар, тордың шамадан тыс кернеуі және астыртын, тор кернеу, электр қуаты, электр қуаты, еңбектен, жиіліктің ауытқуы, жиіліктің ауытқуы, атқыларын қорғау және т.б.
Орнату әдісі	Тартпа / қабырғаға орнатылған				Сөр
Кіріс желісі	Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген)				Кіріс жол
Қорғау деңгейі	IP20

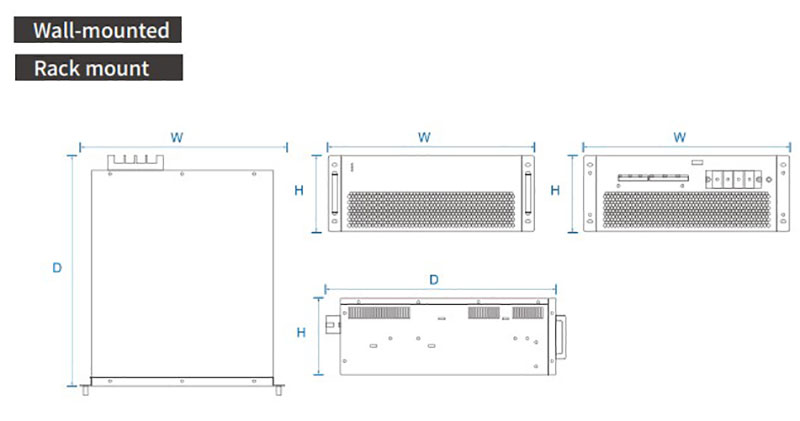

Үлгі және сипаттамасы:

380V Wall-mounted Static Var Generator

Модельдер
Модель нөмірі	Өтемақы сыйымдылығы (квар)	Жүйе кернеуі (v)	Өлшемдер (D * W * H)	Салқындату әдісі
Gy svg-0.22-5k / 2l-r / w	5	220	220 * 330 * 160 мм	Ауаны мәжбүрлеп салқындату
GY SVG-0.4-15K / 4L-R / W	15	380 ± 20%	460 * 490 * 89 мм
GY SVG-0.4-35K / 4L-R / W	35	380 ± 20%	460 * 490 * 89 мм
GY SVG-0.4-50K / 4L-R / W	50	380 ± 20%	500 * 510 * 190 мм
GY SVG-0.4-75K / 4L-R / W	75	380 ± 20%	500 * 550 * 240 мм
Gy svg-0.4-100k / 4l-r / w	100	380 ± 20%	500 * 550 * 240 мм
GY SVG-0.5-90K / 4L-R / W	90	500 ± 20%	495 * 675 * 275mm
GY SVG-0.69-120k / 4L-R / W	120	690 ± 20%	495 * 675 * 275mm
