Бір фазалы қабырғаға бекітілген статикалық генератор

Geya China компаниясы 220 В жүйелеріне арналған бір фазалы қабырғаға арналған қабырғаға орнатылған статикалық генератор жеткізушісі. Жылдам реактивті қуатты өтеу, <10мс жауап, DSP + CPLD басқару. Тұрғын, коммерциялық және жаңартылатын энергия көздеріндегі қуат сапасын жақсартады. Ықшам дизайн.

Сұрау жіберу

Өнім Сипаттамасы

Бір фазалы қабырғаға орнатылған статикалық var генераторы (SVG) бір фазалы 220В электр жүйелері үшін жедел реактивті қуатты өтеуді қамтамасыз етеді. Кернеу көзі инверторы мен жетілдірілген DSP + CPLD сандық басқару элементі, SVG жүйенің тұрақтылығын сақтау және қуат сапасын жақсарту үшін реактивті қуат шығысын динамикалық түрде реттейді. Жауап беру уақыты 10м-ден кем, бұл SVG дәл өтемақы ұсынады, оларды өндіруден және төмендету мәселелерін шешеді. Қабырғаға орнатылған дизайн және ықшам өлшемдер Орнатуды және кеңістік талаптарын азайтады, оны бір фазалы қосымшаларда реактивті қуатты басқарудың практикалық шешімін жасайды. 5 кВ-қа дейін әр түрлі мүмкіндіктерде қол жетімді, бір фазалы қабырғаға бекітілген статикалық var генератор әр түрлі қажеттіліктер үшін икемді шешімдер ұсынады.

Үлгі сипаттамасы:

Шол	Svg	0.22	50 және	/	2л	W
Кәсіпорын коды	Статикалық генератор	Кернеу деңгейі 0.22: 220 В	Номиналды қуаттылығы (квар) 5/15 / 35/35 / 50/75 / 100квар		2L: бір фазалы	W: Қабырғаға бекітілген

Ерекше өзгешеліктері:

● DSP + CPLD, барлық сандық басқару өзегі, үш деңгейлі топология технологиясын, кеңейтілген реактивті қуатты анықтау алгоритмі және RWM басқарудың алгоритмі және RWM басқару стратегиясы және PWM басқару стратегиясы реактивті қуатқа динамикалық және дәл өтеу стратегиясы.
● Бірнеше модульдердің параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз, кішкене орын алады және оны сақтау оңай.
● тәуелсіз ауа каналдары мен тәуелсіз қоймалардың құрылымдық дизайны жабдықтың тұрақты жұмысын қамтамасыз етеді.
● Индуктивті реактивті қуат пен сыйымдылығы реактивті қуат үшін толық диапазонды өтеуді жүргізіңіз және үш фазалы теңгерімсіздік мәселесін бір уақытта шешіңіз.
● Жүктеменің динамикалық жылдамдығы - бұл миллисекунд деңгейінде, бұл әсер етуші жүктемелердің реактивті қуаты үшін динамикалық және дәл өтеуге қол жеткізе алады.

Өтініштер:

Бір фазалы қабырғаға бекітілген статикалық var генераторлар реактивті қуатты басқаруды қажет ететін қосымшаларға сәйкес келеді:

● Тұрғын үй жүйелері:Тұрақты жүктемелермен үйлердегі қуат факторы мен кернеудің тұрақтылығын арттыру.
● Шағын коммерциялық ғимараттар:Дүкендерде, кеңселерде және басқа да шағын бизнесте қуат сапасын арттыру.
● Бір фазалы өндірістік жабдықтар:Нақты бір фазалы техниканың реактивті қуат қажеттіліктерін өтеу.
● Жаңартылатын энергияны интеграциялау:Таратылған ұрпағы бар бір фазалы жүйелердегі тордың тұрақтылығын қолдау, мысалы, шатыр күндері.

Бір фазалы қабырғаға орнатылған статикалық var генераторлар бір фазалы 220В электр жүйелерінде қуат сапасын оңтайландыру үшін ықшам және тиімді шешім ұсынады.

Single-phase Wall-mounted Static Var Generator

Техникалық параметрлері:

	220 В сериясы	380 В сериясы		500V сериялары		690 В сериясы
Биіктік	<2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз
Қоршаған орта температурасы	-20 ~ + 50 ℃
Салыстырмалы ылғалдылық	≤90%, ай сайынғы минималды температура 25 ℃ болған кезде жерге конденсация жоқ
Ластану деңгейі	Төмендегі III деңгей
Жұмыс кернеуі	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
Жұмыс жиілігі	50 Гц ± 5%
Бағаланған өтемақы сыйымдылығы	5KVAR	15 / 35/50 / 75 / 100квар		90 квар		120 квар
Тор құрылымы	L / n	3P3W / 3P4W
Параллель қосылған бірліктер саны	Ымаланады
Жалпы машинаның тиімділігі	≥97%
On-On-On-On	32 кГц	16 кГц		12.8хц		12.8хц
Функцияны таңдау	Реактивті қуат	Реактивті PO WER, реактивті PO Wer + теңгерімсіздігі
Реактивті қуатты өтеу ставкасы	≥99%	> 95%
Толық жауап уақыты	<10мс
Шу	≤60DB	≤60DB		≤65DB		≤65DB
Бақылау әдісі	2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды)
Қорғаныс	Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс кернеуі және астыртын алу, электр қуаты, электр қуаты, кештердену, жиіліктің ауытқуы және т.б.		Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құралдар, тордың шамадан тыс кернеуі және астыртын, тор кернеу, электр қуаты, электр қуаты, еңбектен, жиіліктің ауытқуы, жиіліктің ауытқуы, атқыларын қорғау және т.б.

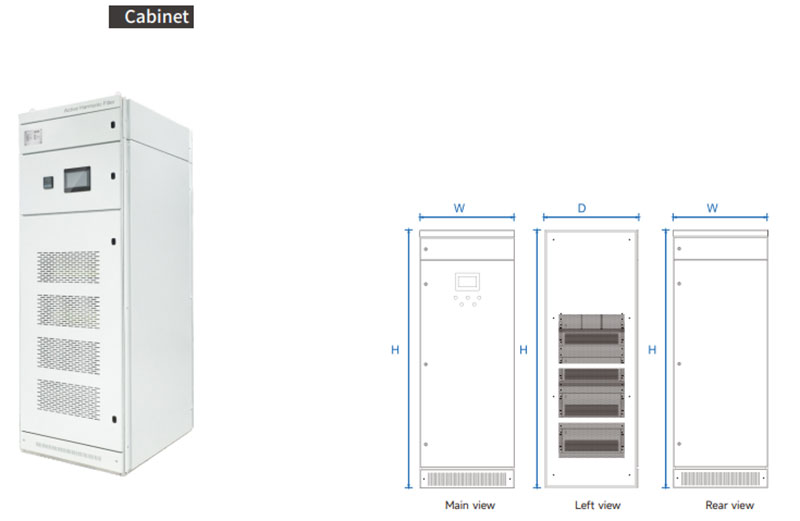

Орнату әдісі	Тартпа / қабырғаға орнатылған				Сөр
Кіріс желісі	Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген)				Кіріс жол
Қорғау деңгейі	IP20

Үлгі және сипаттамасы:

Single-phase Wall-mounted Static Var Generator

Модельдер
Модель нөмірі	Өтемақы сыйымдылығы (квар)	Жүйе кернеуі (v)	Өлшемдер (D * W * H)	Салқындату әдісі
Gy svg-0.22-5k / 2l-r / w	5	220	220 * 330 * 160 мм	Ауаны мәжбүрлеп салқындату
GY SVG-0.4-15K / 4L-R / W	15	380 ± 20%	460 * 490 * 89 мм
GY SVG-0.4-35K / 4L-R / W	35	380 ± 20%	460 * 490 * 89 мм
GY SVG-0.4-50K / 4L-R / W	50	380 ± 20%	500 * 510 * 190 мм
GY SVG-0.4-75K / 4L-R / W	75	380 ± 20%	500 * 550 * 240 мм
Gy svg-0.4-100k / 4l-r / w	100	380 ± 20%	500 * 550 * 240 мм
GY SVG-0.5-90K / 4L-R / W	90	500 ± 20%	495 * 675 * 275mm
GY SVG-0.69-120k / 4L-R / W	120	690 ± 20%	495 * 675 * 275mm
