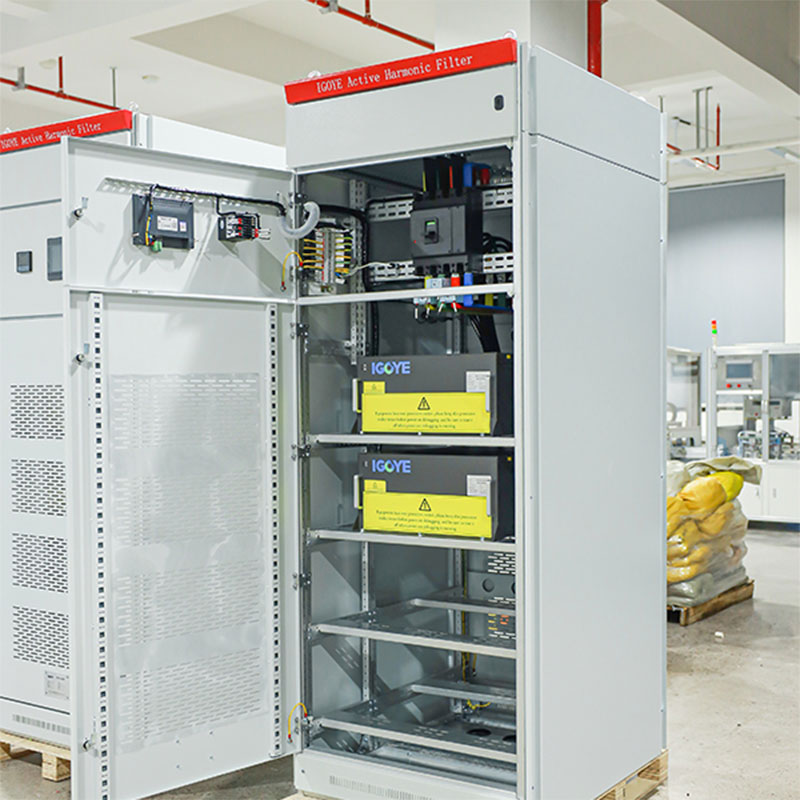

690В тіреуішінгі Белсенді гармоникалық сүзгі
690 В рэк қондырғысын белсенді гармоникалық сүзгіні іздейсіз бе? Гейа жоғары сапалы және сенімділігі жоғары сапалы шешімдерді ұсынады. Сіздің қажеттіліктеріңізге бейімделген жан-жақты баға алыңыз және жүйенің тиімділігін арттырыңыз. Бізбен қазір ең жақсы баға және сатылымнан кейінгі тамаша қолдау үшін хабарласыңыз. Бүгінгі таңда өнімділікті арттыру үшін жылдам әрекет етіңіз!
690V тіректі бекіту Белсенді гармоникалық сүзгі (AHF) үш фазалы қуат жүйелері (690 В ± 20%) үшін кеңейтілген гармоникалық жұмсартуды қамтамасыз етеді. Бұл тірекке орнатылған қондырғы DSP + CPLD сандық басқару өзегі және үш деңгейлі топологияны 50-гармоникалық есептелген дәл гармоникалық өтемақы үшін пайдаланады. 100А бағаланған ағымдағы сыйымдылығы бар, ол гармоникалық бұрмаланулар мен үш фазалы теңгерімсіздікке әсер етеді. Модульдік дизайн көтерілу қабілеті мен жеңілдетілген техникалық қызмет көрсету үшін параллель қосылымды қолдайды. Ауаны мәжбүрлі түрде салқындату сенімді жұмыс істеуді қамтамасыз етеді. 690V тіректі бекіту Белсенді гармоникалық сүзгі өнеркәсіптік ортаға қажетті қуат сапасын басқаруды береді.
Үлгі сипаттамасы:
| Шол | Акф | 0.69 | 100А | / | 4л | R |
| Кәсіпорын коды | Белсенді гармоникалық сүзгі | Кернеу деңгейі 0,69: 690В ± 20% |
Номиналды қуаттылық (квар) 100А | 3L: Үш фазалы үш сым 4L: Үш фазалы төрт сым |
R: Тартпа |
Ерекше өзгешеліктері:
● DSP + CPLD, барлық сандық басқару өзегі, үш деңгейлі топология технологиясын, кеңейтілген гармоникалық анықтама алгоритмі және PWM басқарудың үйлесімді алгоритмі және PWM басқару стратегиясы және PWM бақылау стратегиясы үйлесімді токқа дәл өтеу үшін.
● Бірнеше модульдердің параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз, аздап орын алады және оны сақтау оңай.
● тәуелсіз ауа каналдары мен тәуелсіз қоймалардың құрылымдық дизайны жабдықтың тұрақты жұмысын қамтамасыз етеді.
● Ол гармониканы кең диапазонда, 2-ден 50 гармоникаға, бір уақытта үш фазалы теңсіздік мәселесін шешуге болады.
● Гармоникалық сүзгілеу жылдамдығы жоғары. Егер сыйымдылық мүмкіндік берсе, гармоникалық ағымдық сүзу жылдамдығы 95% деңгейінде болуы мүмкін. Жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін 100% шектеулі шығынды орнатыңыз.
Өтініштер:
690В тіреуіші Белсенді гармоникалық сүзгілер жоғары вольтты электр жүйелерінде электр қуатының сапасы мен жабдықтарын жүргізу үшін өте маңызды:
● Ауыр өндірістік қосымшалар:Ірі айнымалы жиілік дискілері (VFD), түзеткіштер және жоғары вольтты жүйелердегі басқа сызықты емес жүктемелер шығаратын гармониканы азайту.
● Тау-кен және мұнай және газ:Жоғары вольтты электрмен таралуы бар қатал ортадағы сыни жабдықтардың сенімді жұмысын қамтамасыз ету.
● Жаңартылатын энергияны интеграциялау:Торға қосылған жоғары вольтты жаңартылатын энергия көздерінен тұрақтандырушы қуат.
● Дата орталықтары және сыни инфрақұрылым:Жоғары вольтты деректер орталығындағы сезімтал жабдықтарды қорғау және қуат сапасын сақтау.
690V тіректі бекіту Белсенді гармоникалық сүзгілер жоғары вольтты қосымшаларда қуат сапасын жақсартуды ұсынады.
Техникалық параметрлері:
| 220 В сериясы | 380 В сериясы | 500V сериялары | 690 В сериясы | ||
| Биіктік | <2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз | ||||
| Қоршаған орта температурасы | -20 ~ + 50 ℃ | ||||
| Салыстырмалы ылғалдылық | ≤90%, ай сайынғы минималды температура 25 ℃ болған кезде жерге конденсация жоқ | ||||
| Ластану деңгейі | Төмендегі III деңгей | ||||
| Жұмыс кернеуі | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Жұмыс жиілігі | 50 Гц ± 5% | ||||
| Өтемақы ағымы | 25а | 25/50/75/100 / 150А | 100А | 100А | |
| Тор құрылымы | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Бірлік саны Параллель қосылған |
Ымаланады | ||||
| Жалпы машинаның тиімділігі | ≥97% | ||||
| Тор құрылымы | 32 кГц | 16 кГц | 12.8хц | 12.8хц | |
| Өтемақы диапазоны | 2 ~ 50Time, бірыңғай өтемақы мөлшері реттеледі | ||||
| Функцияны таңдау | Реактивті қуат | Реактивті қуат, реактивті қуат + асимметрия | |||
| Реактивті қуат Өтемақы мөлшерлемесі |
≥95% | > 92% | |||
| Бейтарап сүзу қабілеттілік |
Бейтарап сызықты сүзгілеу мүмкіндігі фазалық сүзгілеу мүмкіндігі | ||||
| Толық жауап уақыты | <10мс | <40мс | <40мс | <40мс | |
| Шу | ≤60DB | ≤60DB | ≤65DB | ≤65DB | |
| Бақылау әдісі | 2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды) | ||||
| Қорғаныс | Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс кернеуі және астыртын алу, электр қуаты, электр қуаты, кештердену, жиіліктің ауытқуы және т.б. | Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс жүктемесі және астыртын, тор кернеуі, электр қуаты, электр қуаты, еңбектен, жиіліктің ауытқуы, қысқа мерзімді қорғаныс және т.б. | |||
| Орнату әдісі | Тартпа / қабырғаға орнатылған | Сөр | |||
| Кіріс желісі | Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген) | Кіріс жол | |||
| Қорғау деңгейі | IP20 | ||||
Үлгі және сипаттамасы:
| Модель нөмірі | Номиналды ток (A) | Жүйе кернеуі (v) | Өлшемдер (D * W * H) | Салқындату әдісі |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160 мм | Ауаны мәжбүрлеп салқындату |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89 мм | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89 мм | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190 мм | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240 мм | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240 мм | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100a / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm |
