500 В тартпаны бекіту Белсенді гармоникалық сүзгі
Сенімді 500 В тартпаны белсенді гармоникалық сүзгіні іздейсіз бе? Джейа тез қарқынды салалардың талаптарын қанағаттандыруға арналған көтерме бағамен жоғары сапалы шешімдерді ұсынады. Біздің сүзгілеріміз оңтайлы және тиімділікті қамтамасыз етеді. Қосымша ақпарат алу үшін бізге хабарласыңыз және ең жақсы мәмілені тікелей зауытта алыңыз!

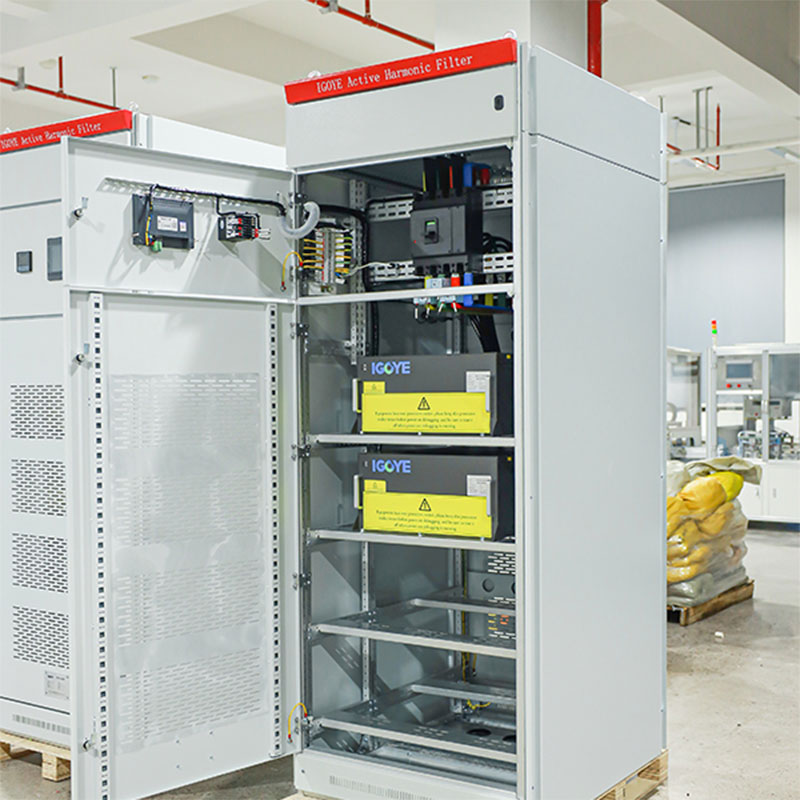

500V тірекке арналған тірек Белсенді гармоникалық сүзгі (AHF) 500 В (± 20%), үш фазалы төрт сым (3P4W) және үш фазалы үш сымды (3P3W) электр жүйелері. Бұл тірекке орнатылған қондырғыда Advanced DSP + CPLD сандық басқару және 50-гармоникалық деңгейге дейін дәл гармоникалық ағымдық өтемақы үшін Advanced DSP + CPLD сандық басқару және үш деңгейлі топология қолданылады. Оның модульдік дизайны параллель байланыс арқылы масштабтауды жеңілдетеді, сонымен қатар техникалық қызмет көрсетуді жеңілдету кезінде жоғары қуатқа мүмкіндік береді. 100А бағаланған ағымдағы модель жоғары вольтты қосымшаларда гармоникалық бұрмалануды тиімді шешеді. Ауаны мәжбүрлі түрде салқындату сенімді, ұзақ мерзімді жұмысын қамтамасыз етеді. 500V тіректі бекіту Белсенді гармоникалық сүзгі өндірістік ортаға қажетті қуат сапасын басқаруды қамтамасыз етеді.
Үлгі сипаттамасы:
| Шол | Акф | 0.5 | 100А | / | 4л | R |
| Кәсіпорын коды | Белсенді гармоникалық сүзгі | Кернеу деңгейі 0,5: 500 В ± 20% |
Номиналды қуаттылық (квар) 100А | 3L: Үш фазалы үш сым 4L: Үш фазалы төрт сым |
R: Тартпа |
Ерекше өзгешеліктері:
● DSP + CPLD, барлық сандық басқару өзегі, үш деңгейлі топология технологиясын, кеңейтілген гармоникалық анықтама алгоритмі және PWM басқарудың үйлесімді алгоритмі және PWM басқару стратегиясы және PWM бақылау стратегиясы үйлесімді токқа дәл өтеу үшін.
● Бірнеше модульдердің параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз, аздап орын алады және оны сақтау оңай.
● тәуелсіз ауа каналдары мен тәуелсіз қоймалардың құрылымдық дизайны жабдықтың тұрақты жұмысын қамтамасыз етеді.
● Ол гармониканы кең диапазонда, 2-ден 50 гармоникаға, бір уақытта үш фазалы теңсіздік мәселесін шешуге болады.
● Гармоникалық сүзгілеу жылдамдығы жоғары. Егер сыйымдылық мүмкіндік берсе, гармоникалық ағымдық сүзу жылдамдығы 95% деңгейінде болуы мүмкін. Жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін 100% шектеулі шығынды орнатыңыз.
Өтініштер:
500V тіректі бекіту Белсенді гармоникалық сүзгілер электр қуатының сапасы мен жабдықтары әр түрлі жоғары вольтты қосымшаларда сенімділігі үшін қажет:
● Ауыр өнеркәсіп:Үлкен қозғалтқыштар, VFDS және өндірістік параметрлерде басқа да сызықты емес жүктемелерден алынған гармониканы азайту.
● Жаңартылатын энергия жүйелері:Жоғары вольтты желілерге қосылған күн және жел фермаларынан қуат өндірісі.
● Мұнай және газ:Жоғары вольтты энергияны тарату жүйелеріндегі сыни жабдықтардың сенімді жұмысын қамтамасыз ету.
● Тау-кен жұмыстары:Сезімтал электронды жабдықты қорғау және қатты ортада қуат сапасын сақтау.
500V тіректі бекіту Белсенді гармоникалық сүзгілер жоғары вольтты энергетикалық жүйелер үшін кеңейтілген гармоникалық жұмсартуды қамтамасыз етеді, тұрақтылық пен сенімділік қамтамасыз етеді.
Техникалық параметрлері:
| 220 В сериясы | 380 В сериясы | 500V сериялары | 690 В сериясы | ||
| Биіктік | <2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз | ||||
| Қоршаған орта температурасы | -20 ~ + 50 ℃ | ||||
| Салыстырмалы ылғалдылық | ≤90%, ай сайынғы минималды температура 25 ℃ болған кезде жерге конденсация жоқ | ||||
| Ластану деңгейі | Төмендегі III деңгей | ||||
| Жұмыс кернеуі | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Жұмыс жиілігі | 50 Гц ± 5% | ||||
| Өтемақы ағымы | 25а | 25/50/75/100 / 150А | 100А | 100А | |
| Тор құрылымы | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Бірлік саны Параллель қосылған |
Ымаланады | ||||
| Жалпы машинаның тиімділігі | ≥97% | ||||
| Тор құрылымы | 32 кГц | 16 кГц | 12.8хц | 12.8хц | |
| Өтемақы диапазоны | 2 ~ 50Time, бірыңғай өтемақы мөлшері реттеледі | ||||
| Функцияны таңдау | Реактивті қуат | Реактивті қуат, реактивті қуат + асимметрия | |||
| Реактивті қуат Өтемақы мөлшерлемесі |
≥95% | > 92% | |||
| Бейтарап сүзу қабілеттілік |
Бейтарап сызықты сүзгілеу мүмкіндігі фазалық сүзгілеу мүмкіндігі | ||||
| Толық жауап уақыты | <10мс | <40мс | <40мс | <40мс | |
| Шу | ≤60DB | ≤60DB | ≤65DB | ≤65DB | |
| Бақылау әдісі | 2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды) | ||||
| Қорғаныс | Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс кернеуі және астыртын алу, электр қуаты, электр қуаты, кештердену, жиіліктің ауытқуы және т.б. | Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс жүктемесі және астыртын, тор кернеуі, электр қуаты, электр қуаты, еңбектен, жиіліктің ауытқуы, қысқа мерзімді қорғаныс және т.б. | |||
| Орнату әдісі | Тартпа / қабырғаға орнатылған | Сөр | |||
| Кіріс желісі | Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген) | Кіріс жол | |||
| Қорғау деңгейі | IP20 | ||||
Үлгі және сипаттамасы:
| Модельдер | ||||
|---|---|---|---|---|
| Модель нөмірі | Номиналды ток (A) | Жүйе кернеуі (v) | Өлшемдер (D * W * H) | Салқындату әдісі |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160 мм | Ауаны мәжбүрлеп салқындату |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89 мм | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89 мм | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190 мм | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240 мм | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240 мм | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100a / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
