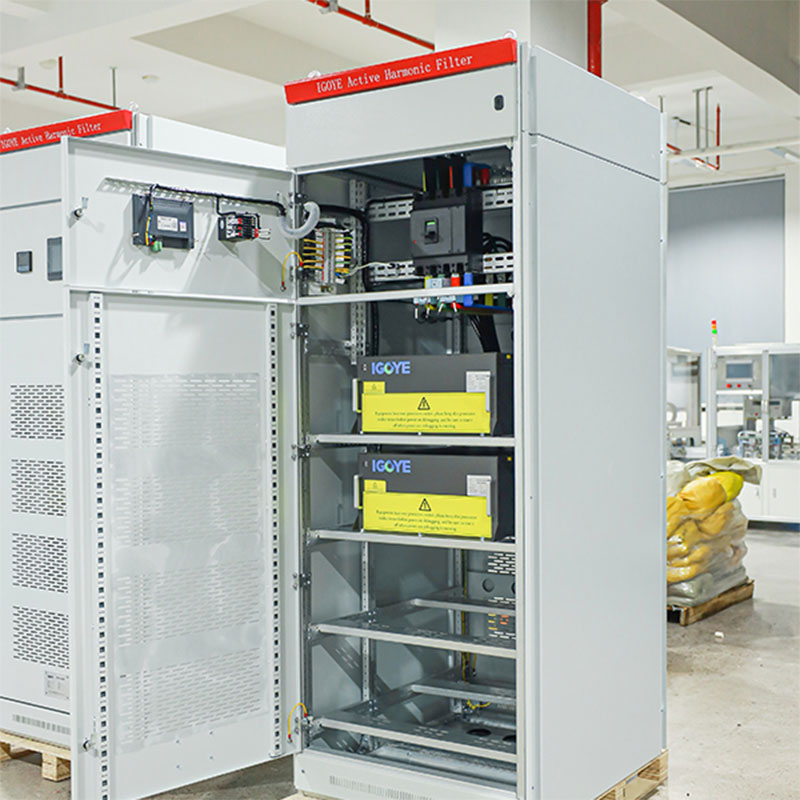

Төрт фазалы төрт сымнан тұратын тіректі белсенді гармоникалық сүзгі
Жетекші өндіруші ретінде Гейа үш фазалы төрт сымнан тұратын тіректі ұсынады, электрмен жабдықтаудың белсенді гармоникалық сүзгісі, электрмен жабдықтау және энергия тиімділігі жоғары. Біздің Қытайдағы зауытымыз бүкіл әлем бойынша пайдаланушылар сенімді, жоғары сапалы шешімдерді ұсынады. Біздің өнімдеріміздің неге танымал екенін біліңіз - бүгінге дейін бізбен хабарласыңыз!
Үш фазалы төрт сымнан жасалған тіреуіш, белсенді гармоникалық сүзгі (AHF) ұсынады Төрт сымды электр жүйелеріне арналған жан-жақты гармоникалық азайтылған. Пайдалану a DSP + CPLD сандық басқару өзегі, бұл тіректі орнатылған AHF тиімді бейтараптандырады гармоникалық токтар 50-ші ретке дейін, сонымен қатар үш фазалы шешеді теңгерімсіздіктер. Оның модульдік дизайны масштабтауға мүмкіндік береді және жеңілдетілген техникалық қызмет көрсету. Әр түрлі ағымдағы рейтингтерде (25А-ден 150А) және кернеу AHF деңгейлері (220 В), AHF икемді жүйені біріктіруді ұсынады. Мәжбүр Ауа салқындату да талап етілетін жағдайдағы сенімді жұмысты қамтамасыз етеді. Осы Үш фазалы төрт сымнан тұратын тіректі қосу Белсенді гармоникалық сүзгі қуат береді Сапа және жүйенің тұрақтылығы.
Үлгі сипаттамасы:
| Шол | Акф | 0.4 | 50а | / | 4л | R |
| Кәсіпорын коды | Белсенді гармоникалық сүзгі | Кернеу деңгейі 0.22: 220 В 0,4: 380В ± 20% 0,5: 500 В ± 20% 0,69: 690В ± 20% |
Номиналды қуаттылық (KVAR) 25/50/75 / 100 / 150А | 4L: Үш фазалы төрт сым | R: Тартпа |
Ерекше өзгешеліктері:
● DSP + CPLD барлық сандық басқару өзегін, үш деңгейлі топология технологиясын қолданыңыз,
Қол жеткізу үшін жетілдірілген гармоникалық анықтау алгоритмі және PWM бақылау стратегиясы
Гармоникалық токқа дәл өтеу.
● Бірнеше рет параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз
Модульдер, аз кеңістік алады және оны сақтау оңай.
● тәуелсіз ауа каналдарының құрылымдық дизайны және тәуелсіз қоймалар
Жабдықтың тұрақты жұмысын қамтамасыз етеді.
● ол гармониканы кең диапазонда, 2-ден 50-ге дейін сүзе алады
Гармоника және бір уақытта үш фазалы теңсіздік мәселесін шешіңіз.
● Гармоникалық сүзгілеу жылдамдығы жоғары. Егер сыйымдылық мүмкіндік берсе, гармоникалық
Ағымдағы сүзу жылдамдығы 95% -ға көп болуы мүмкін. 100% ағымдық шектеуді орнатыңыз
Жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін шығу.
Өтініштер:
Төрт фазалы төрт сымнан жасалған тіректі белсенді гармоникалық сүзгілер өте маңызды Әр түрлі қосымшаларда таза қуатты ұстау:
● Дата орталықтары: сезімтал жабдықты қорғау және үздіксіз қамтамасыз ету
гармоникалық бұрмалануды жою арқылы операция.
● ауруханалар: маңызды медициналық жабдықтардың сенімді күшін қамтамасыз ету,
Науқастың қауіпсіздігі мен жүйенің сенімділігін арттыру.
● Өнеркәсіптік орта: тиімділігі мен қызмет ету мерзімін жақсарту
Гармоникалық кедергілерді азайту арқылы үш фазалы техниканы.
● Коммерциялық ғимараттар: күрделі ғимараттарда қуат сапасын сақтау
Электр жүйелері, жұмыс уақытын азайту және жабдықтың зақымдануы.
Үш фазалы төрт сым тартпасы Белсенді гармоникалық сүзгілер берік және Төрт сымды талап етуге арналған бейімделетін гармоникалық шығындар Өтініштер.
Техникалық параметрлері:
| 220 В сериясы | 380 В сериясы | 500V сериялары | 690 В сериясы | ||
| Биіктік | <2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз | ||||
| Қоршаған орта температурасы | -20 ~ + 50 ℃ | ||||
| Салыстырмалы ылғалдылық | ≤90%, ай сайынғы жерде конденсация жоқ Минималды температура 25 ℃ | ||||
| Ластану деңгейі | Төмендегі III деңгей | ||||
| Жұмыс кернеуі | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Жұмыс жиілігі | 50 Гц ± 5% | ||||
| Өтемақы ағымы | 25а | 25/50/75/100 / 150А | 100А | 100А | |
| Тор құрылымы | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Бірлік саны Параллель қосылған |
Ымаланады | ||||
| Жалпы машинаның тиімділігі | ≥97% | ||||
| Тор құрылымы | 32 кГц | 16 кГц | 12.8хц | 12.8хц | |
| Өтемақы диапазоны | 2 ~ 50Time, бірыңғай өтемақы мөлшері реттеледі | ||||
| Функцияны таңдау | Реактивті қуат | Реактивті қуат, реактивті қуат + асимметрия | |||
| Реактивті қуат Өтемақы мөлшерлемесі |
≥95% | > 92% | |||
| Бейтарап сүзу қабілеттілік |
Бейтарап сызықты сүзгілеу мүмкіндігі фазадан 3 есе құрайды Сүзу мүмкіндігі | ||||
| Толық жауап уақыты | <10мс | <40мс | <40мс | <40мс | |
| Шу | ≤60DB | ≤60DB | ≤65DB | ≤65DB | |
| Бақылау әдісі | 2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды) | ||||
| Қорғаныс | Шамадан тыс жүктеме, бағдарламалық / аппараттық құрал-жабдық шамадан тыс, тордың шамадан тыс кернеуі және төмен түсу, электр қуаты ажыратымы, кешіру, жиілік Аномалияны қорғау және т.б. | Шамадан тыс жүктеме, бағдарламалық / аппараттық құрал-жабдық шамадан тыс, тордың шамадан тыс кернеуі Кестеп, тор кернеу, электр қуатының ақаулығы, Отандырушы, жиіліктің ауытқуы, қысқа тұйықталу Қорғау және т.б. | |||
| Орнату әдісі | Тартпа / қабырғаға орнатылған | Сөр | |||
| Кіріс желісі | Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген) | Кіріс жол | |||
| Қорғау деңгейі | IP20 | ||||
Үлгі және сипаттамасы:
| Модельдер | ||||
|---|---|---|---|---|
| Модель нөмірі | Номиналды ток (A) | Жүйе кернеуі (v) | Өлшемдер (D * W * H) | Салқындату әдісі |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160 мм | Ауаны мәжбүрлеп салқындату |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89 мм | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89 мм | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190 мм | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240 мм | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240 мм | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100a / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
