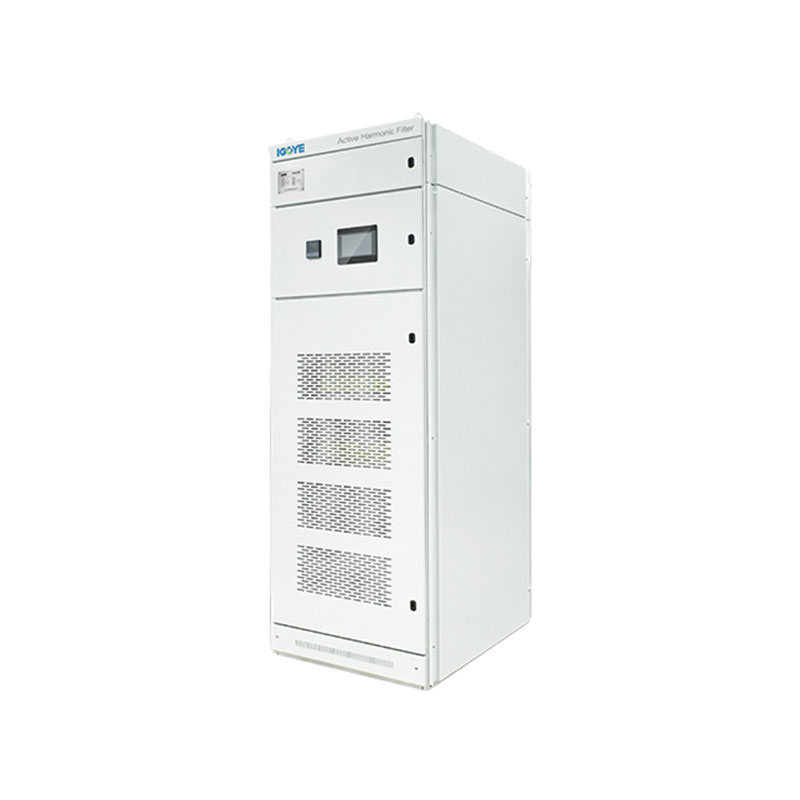

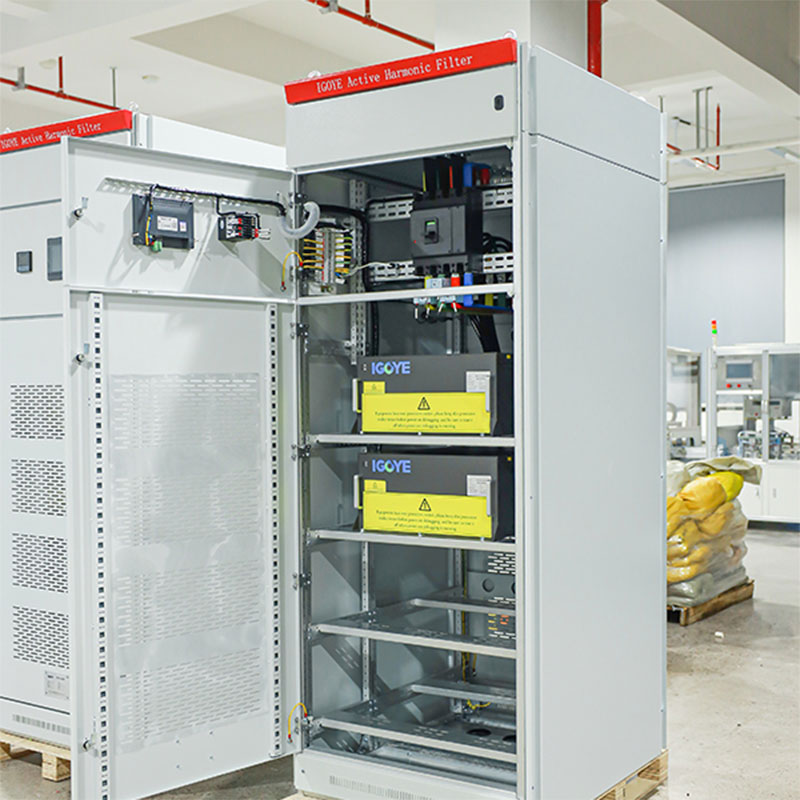

Үш фазалы үш сымды тартпаға арналған тіректі белсенді гармоникалық сүзгі
Үш фазалы үш фазалы тартпаны жоғары өнімділігі мен энергия тиімділігі үшін белсенді гармоникалық сүзгіні алыңыз. Гейя Қытайдың қуат сапасын жақсарту үшін үнемді шешімін ұсынады, әр түрлі қосымшалар үшін өте қолайлы. Қосымша ақпарат алу үшін бізге хабарласыңыз және ең жақсы келісімді қамтамасыз ету үшін!
Үш фазалы үш сым тартпасы Белсенді гармоникалық сүзгі (AHF) ұсынады Үш фазалы қуат жүйелеріне арналған кеңейтілген гармоникалық жұмсарту. Жұмыс жасау DSP + CPLD сандық басқарудың өзегі және күрделі алгоритмдер, бұл AHF тіректігі 50-ге дейін гармоникалық токтарды тиімді бейтараптандырады тапсырыс. Модульдік дизайн масштабтауды және техникалық қызмет көрсетудің жеңілдігін қамтамасыз етеді. Жолы ашық Әр түрлі ағымдағы рейтингтерде (25А-ден 150А) және кернеу деңгейлері (220 В-ден 690 В-ге дейін), AHF икемді конфигурация нұсқаларын ұсынады. Ауаны мәжбүрлеп салқындату Сенімді жұмысына кепілдік береді. Бұл үш фазалы үш сымды тіректі бекіту Гармоникалық сүзгі қуат сапасы мен жүйенің тұрақтылығын арттырады.
Үлгі сипаттамасы:
| Шол | Акф | 0.4 | 50а | / | 3л | R |
| Кәсіпорын коды | Белсенді гармоникалық сүзгі | Кернеу деңгейі 0.22: 220 В 0,4: 380В ± 20% 0,5: 500 В ± 20% 0,69: 690В ± 20% |
Номиналды қуаттылық (KVAR) 25/50/75 / 100 / 150А | 3L: Үш фазалы үш сым | R: Тартпа |
Ерекше өзгешеліктері:
● DSP + CPLD барлық сандық басқару өзегін, үш деңгейлі топология технологиясын қолданыңыз,
Қол жеткізу үшін жетілдірілген гармоникалық анықтау алгоритмі және PWM бақылау стратегиясы
Гармоникалық токқа дәл өтеу.
● Бірнеше рет параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз
Модульдер, аз кеңістік алады және оны сақтау оңай.
● тәуелсіз ауа каналдарының құрылымдық дизайны және тәуелсіз қоймалар
Жабдықтың тұрақты жұмысын қамтамасыз етеді.
● ол гармониканы кең диапазонда, 2-ден 50-ге дейін сүзе алады
Гармоника және бір уақытта үш фазалы теңсіздік мәселесін шешіңіз.
● Гармоникалық сүзгілеу жылдамдығы жоғары. Егер сыйымдылық мүмкіндік берсе, гармоникалық
Ағымдағы сүзу жылдамдығы 95% -ға көп болуы мүмкін. 100% ағымдық шектеуді орнатыңыз
Жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін шығу.
Өтініштер:
Үш фазалы үш сымнан жасалған тіреуішке белсенді гармоникалық сүзгілер қажет Әр түрлі секторларда таза қуат алу:
● Өнеркәсіптік автоматика:Өнімділікті арттыру және
гармоникалық бұрмалануды азайту арқылы үш фазалы жабдыққа ие.
● Жаңартылатын энергия жүйелері:Жаңартылатын энергияны біріктіру
Гармоникалық токтарды азайту арқылы торға тегіс емес.
● Мұнай-газ саласы:Сын үшін тұрақты қуатпен қамтамасыз ету
Қатты ортадағы операциялар, тиімділік пен қауіпсіздікті жақсарту.
● Өндіріс зауыттары:Гармоникалық кедергілерді азайту
Өнімнің дәйекті сапасын қамтамасыз ететін күрделі өндірістік процестер.
Үш фазалы үш сым тартпасы Белсенді гармоникалық сүзгілер берік және Үш фазаны талап ету үшін бейімделетін гармоникалық шығындар шешімдері Өтініштер.
Техникалық параметрлері:
| 220 В сериясы | 380 В сериясы | 500V сериялары | 690 В сериясы | ||
| Биіктік | <2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз | ||||
| Қоршаған орта температурасы | -20 ~ + 50 ℃ | ||||
| Салыстырмалы ылғалдылық | ≤90%, ай сайынғы жерде конденсация жоқ Минималды температура 25 ℃ | ||||
| Ластану деңгейі | Төмендегі III деңгей | ||||
| Жұмыс кернеуі | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Жұмыс жиілігі | 50 Гц ± 5% | ||||
| Өтемақы ағымы | 25а | 25/50/75/100 / 150А | 100А | 100А | |
| Тор құрылымы | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Бірлік саны Параллель қосылған |
Ымаланады | ||||
| Жалпы машинаның тиімділігі | ≥97% | ||||
| Тор құрылымы | 32 кГц | 16 кГц | 12.8хц | 12.8хц | |
| Өтемақы диапазоны | 2 ~ 50Time, бірыңғай өтемақы мөлшері реттеледі | ||||
| Функцияны таңдау | Реактивті қуат | Реактивті қуат, реактивті қуат + асимметрия | |||
| Реактивті қуат Өтемақы мөлшерлемесі |
≥95% | > 92% | |||
| Бейтарап сүзу қабілеттілік |
Бейтарап сызықты сүзгілеу мүмкіндігі фазадан 3 есе құрайды Сүзу мүмкіндігі | ||||
| Толық жауап уақыты | <10мс | <40мс | <40мс | <40мс | |
| Шу | ≤60DB | ≤60DB | ≤65DB | ≤65DB | |
| Бақылау әдісі | 2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды) | ||||
| Қорғаныс | Шамадан тыс жүктеме, бағдарламалық / аппараттық құрал-жабдық шамадан тыс, тордың шамадан тыс кернеуі және төмен түсу, электр қуаты ажыратымы, кешіру, жиілік Аномалияны қорғау және т.б. | Шамадан тыс жүктеме, бағдарламалық / аппараттық құрал-жабдық шамадан тыс, тордың шамадан тыс кернеуі Кестеп, тор кернеу, электр қуатының ақаулығы, Отандырушы, жиіліктің ауытқуы, қысқа тұйықталу Қорғау және т.б. | |||
| Орнату әдісі | Тартпа / қабырғаға орнатылған | Сөр | |||
| Кіріс желісі | Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген) | Кіріс жол | |||
| Қорғау деңгейі | IP20 | ||||
Үлгі және сипаттамасы:
| Модельдер | ||||
|---|---|---|---|---|
| Модель нөмірі | Номиналды ток (A) | Жүйе кернеуі (v) | Өлшемдер (D * W * H) | Салқындату әдісі |
| GY APF-0.22-25A / 2L-R / W | 25 | 220 | 220 * 330 * 160 мм | Ауаны мәжбүрлеп салқындату |
| GY APF-0.4-25A / 4L-R / W | 25 | 380 ± 20% | 460 * 490 * 89 мм | |
| GY APF-0.4-50A / 4L-R / W | 50 | 380 ± 20% | 460 * 490 * 89 мм | |
| GY APF-0.4-75A / 4L-R / W | 75 | 380 ± 20% | 500 * 510 * 190 мм | |
| GY APF-0.4-100A / 4L-R / W | 100 | 380 ± 20% | 500 * 550 * 240 мм | |
| GY APF-0.4-150A / 4L-R / W | 150 | 380 ± 20% | 500 * 550 * 240 мм | |
| GY APF-0.5-100A / 4L-R / W | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| GY APF-0.69-100a / 4L-R / W | 100 | 690 ± 20% | 495 * 675 * 275mm | |
