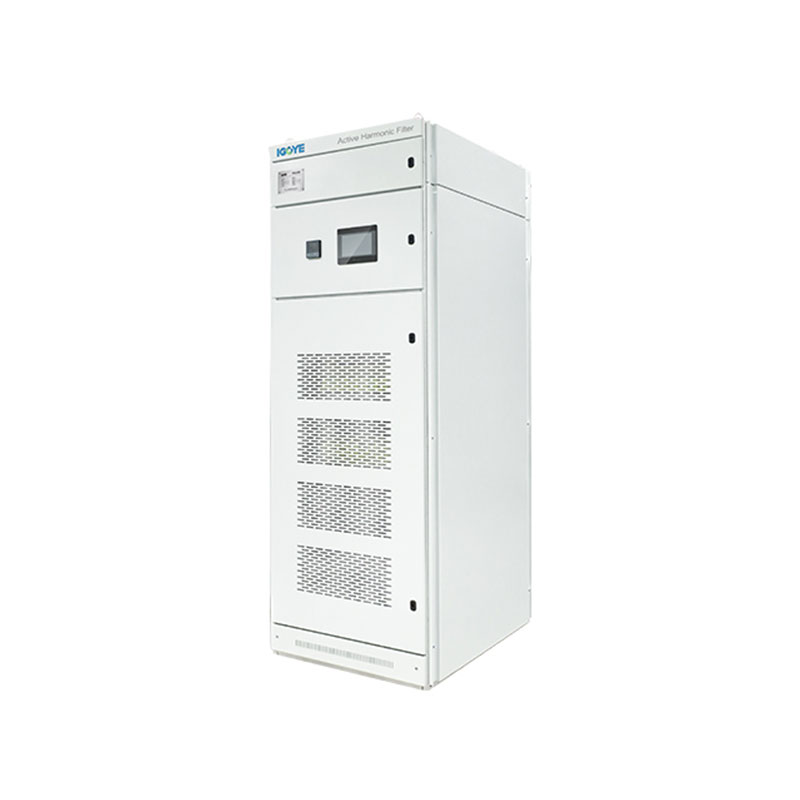

220 В шкаф түріндегі белсенді гармоникалық сүзгі

Гейа - Қытай экспортерінің кәсіби белсенді гармоникалық сүзгісі. Үкімнің 220 В шкаф түріндегі белсенді гармоникалық сүзгі бір және үш фазалы (4 сым) 220 В жүйелеріне гармоникалық жұмсартуды қамтамасыз етеді. Ол сандық бақылауды қолданады, модульдік шкаф дизайны бар және 50-гармармалық, адрестік келісімдерге дейін өтейді. Деректер орталықтары, медициналық және жеңіл өнеркәсіптік қосымшалар үшін өте ыңғайлы.

Сұрау жіберу

Өнім Сипаттамасы

Үкімнің 220 В кабинеті Белсенді гармоникалық фильтр (ЖЗҚ) бір фазалы және үш фазалы төрт сымды жүйелерге тиімді гармоникалық жұмсартуды қарастырады. DSP + CPLD сандық бақылау және үш деңгейлі топологияны қолдану, бұл ЖЗҚ-ның гармониканы 50-ші ретке дейін дәл өтейді, сонымен қатар үш фазалы теңгерімсіздікке жүгінеді. Оның модульдік дизайны параллель байланыс арқылы масштабтау қабілетін қосады. Әсерлі корпустың ішінде тәуелсіз ауа каналдары бар, 220 В шкаф түріндегі белсенді үйлесімді сүзгі сенімді жұмыс істеуге кепілдік береді. Әр түрлі ағымдағы рейтингтерде қол жетімді, бұл ЖЗҚ электр энергиясының жан-жақты жақсарғанын ұсынады. 220 В үлгісі 220 В жүйелер үшін арнайы жасалған, бұл кернеу диапазонында оңтайлы өнімділікті қамтамасыз етеді.

Үлгі сипаттамасы:

Шол	Акф	0.22	50а	/	4л	C
Кәсіпорын коды	Белсенді гармоникалық сүзгі	Кернеу деңгейі 0.22: 220 В	Номиналды қуаттылық (KVAR) 25/50/75 / 100 / 150А		2L: Бір фазалы 3L: үш фазалы үш сым 4L: Үш фазалы төрт сым	С: шкафы

Ерекше өзгешеліктері:

● DSP + CPLD, барлық сандық басқару өзегі, үш деңгейлі топология технологиясын, кеңейтілген гармоникалық анықтама алгоритмі және PWM басқарудың үйлесімді алгоритмі және PWM басқару стратегиясы және PWM бақылау стратегиясы үйлесімді токқа дәл өтеу үшін.
● Бірнеше модульдердің параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз, аздап орын алады және оны сақтау оңай.
● тәуелсіз ауа каналдары мен тәуелсіз қоймалардың құрылымдық дизайны жабдықтың тұрақты жұмысын қамтамасыз етеді.
● Ол гармониканы кең диапазонда, 2-ден 50 гармоникаға, бір уақытта үш фазалы теңсіздік мәселесін шешуге болады.
● Гармоникалық сүзгілеу жылдамдығы жоғары. Егер сыйымдылық мүмкіндік берсе, гармоникалық ағымдық сүзу жылдамдығы 95% деңгейінде болуы мүмкін. Жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін 100% шектеулі шығынды орнатыңыз.

Өтініштер:

220 В кабинеті Белсенді үйлесімді сүзгілер 220 В-да жақсартылған қуат сапасын талап ететін бірқатар қосымшаларға жарамды:

● Шағын және орта деңгейлі деректер орталықтарының орталықтары:Сезімтал жабдықтарды қорғау және гармоникалық бұрмалануды азайту арқылы жұмысты қамтамасыз ету.
● Медициналық мекемелер:220 В-да сыни медициналық құрылғылардың сенімді жұмысын қамтамасыз ету, бұзылу қаупін азайту.
● Жеңіл өнеркәсіптік қосымшалар:Сезімтал жабдықтар мен 220 В-да жұмыс істейтін процестер үшін қуат сапасын жақсарту.
● Коммерциялық ғимараттар:Жарықтандыру және кеңсе жабдықтары сияқты 220 В-да өндірілетін гармоникалық токтарды азайту.

220 В кабинеті Белсенді гармоникалық сүзгілер 220 В жүйелерде энергетикалық сапаны жақсартуға арналған мақсатты шешім ұсынады, олар 220 В жүйелерінде сезімтал жабдықтардың тиімді және сенімді жұмыс істеуіне ықпал етеді.

220V Cabinet-type Active Harmonic Filter

Техникалық параметрлері:

	220 В сериясы	380 В сериясы	500V сериялары		690 В сериясы
Биіктік	<2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз
Қоршаған орта температурасы	-20 ~ + 50 ℃
Салыстырмалы ылғалдылық	≤90%, ай сайынғы минималды температура 25 ℃ болған кезде жерге конденсация жоқ
Ластану деңгейі	Төмендегі III деңгей
Жұмыс кернеуі	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Жұмыс жиілігі	50 Гц ± 5%
Өтемақы ағымы	25а	25/50/75/100 / 150А	100А		100А
Тор құрылымы	L / n	3P3W / 3P4W	3P3W / 3P4W		3P3W / 3P4W
Бірлік саны Параллель қосылған	Ымаланады
Жалпы машинаның тиімділігі	≥97%
Тор құрылымы	32 кГц	16 кГц	12.8хц		12.8хц
Өтемақы диапазоны	2 ~ 50Time, бірыңғай өтемақы мөлшері реттеледі
Функцияны таңдау	Реактивті қуат	Реактивті қуат, реактивті қуат + асимметрия
Реактивті қуат Өтемақы мөлшерлемесі	≥95%	> 92%
Бейтарап сүзу қабілеттілік		Бейтарап сызықты сүзгілеу мүмкіндігі фазалық сүзгілеу мүмкіндігі
Толық жауап уақыты	<10мс	<40мс		<40мс	<40мс
Шу	≤60DB	≤60DB		≤65DB	≤65DB
Бақылау әдісі	2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды)
Қорғаныс	Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс кернеуі және астыртын алу, электр қуаты, электр қуаты, кештердену, жиіліктің ауытқуы және т.б.	Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс жүктемесі және астыртын, тор кернеуі, электр қуаты, электр қуаты, еңбектен, жиіліктің ауытқуы, қысқа мерзімді қорғаныс және т.б.
Орнату әдісі	Тартпа / қабырғаға орнатылған		Сөр
Кіріс желісі	Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген)		Кіріс жол
Қорғау деңгейі	IP20

Үлгі және сипаттамасы:

220V Cabinet-type Active Harmonic Filter

Шкафтың құрылғысы моделі
Модель нөмірі	Өтемақы сыйымдылығы (квар)	Жүйе кернеуі (v)	Өлшемдер (D * W * H)	Салқындату әдісі
GY APF-0.4-100A / 4L-C	100	380 ± 20%	800 * 1000 * 2200 мм	Ауаны мәжбүрлеп салқындату
GY APF-0.4-150A / 4L-C	150	380 ± 20%	800 * 1000 * 2200 мм
GY APF-0.4-200A / 4L-C	200	380 ± 20%	800 * 1000 * 2200 мм
GY APF-0.4-250A / 4L-C	250	380 ± 20%	800 * 1000 * 2200 мм
GY APF-0.4-300a / 4L-C	300	380 ± 20%	800 * 1000 * 2200 мм
GY APF-0.4-400a / 4L-C	400	380 ± 20%	800 * 1000 * 2200 мм
GY APF-0.5-300a / 4L-C	300	500 ± 20%	800 * 1000 * 2200 мм
GY APF-0.69-300a / 4L-C	300	690 ± 20%	800 * 1000 * 2200 мм
