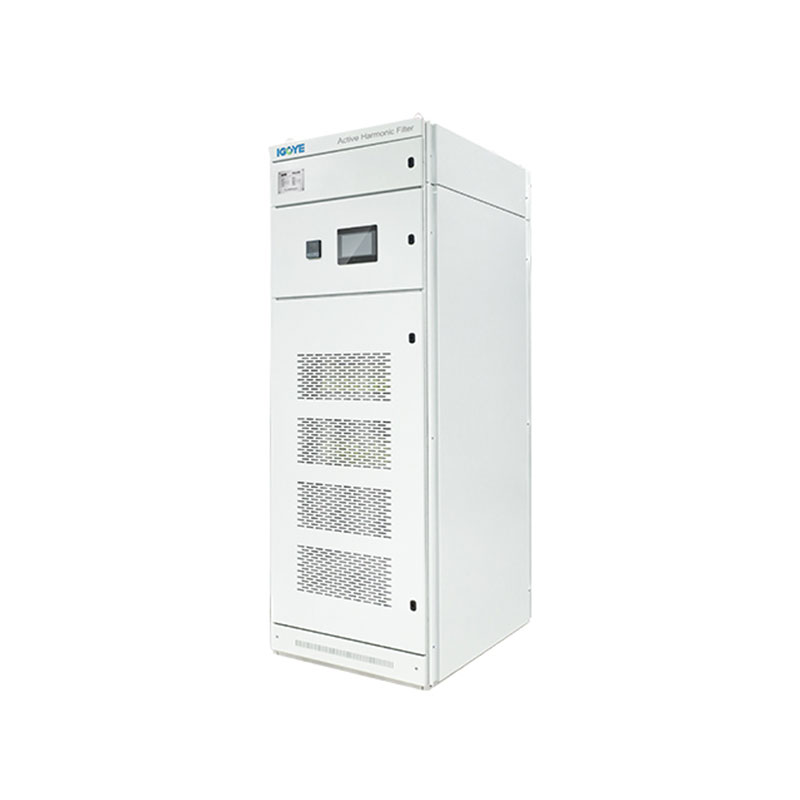

380 В шкаф типіндегі белсенді гармоникалық сүзгі
Geya 380v шкаф түрі премиум сапасы бар белсенді үйлесімді сүзгі 3 фазалы (3/4 сым) 380 В жүйелеріне гармоникалық жұмсартуды қамтамасыз етеді. Ол сандық бақылауды қолданады, модульдік шкаф дизайнына ие және 50-ші гармармалық, түзететін теңгерімсіздікке дейін өтейді. Деректер орталықтарына, өнеркәсіптік автоматтандыруға және жаңартылатын энергияны біріктіруге өте ыңғайлы. Тиісті шешімдерді қалай ұсына алатынымызды біліңіз.

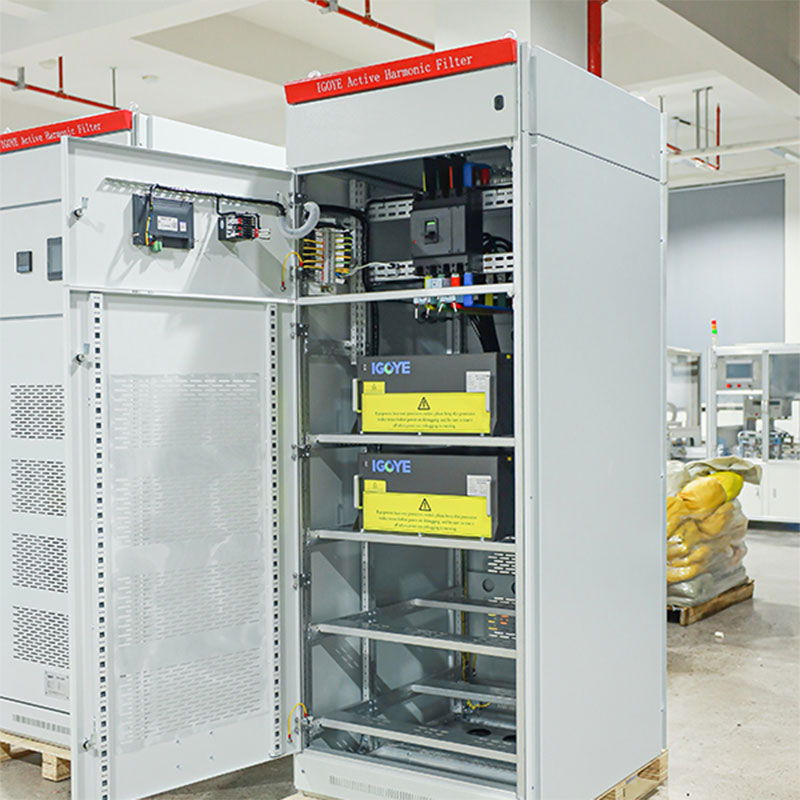

Үкімнің 380 В кабинеті Белсенді гармоникалық фильтр (ЖЗҚ) үш фазалы үш сымға және төрт сымды жүйелерде гармоникалық жұмсартуға арналған сенімді шешім ұсынады. Advanced DSP + CPLD сандық басқару және үш деңгейлі топологияны пайдалану үшін, осы ЖЗҚ үш фазалық теңгерімсіздіктерді бір уақытта түзетіп, 50-ші ретке дейін дәл гармоникалық өтемақы береді. Модульдік дизайн параллель байланыс арқылы қуаттылықты икемді кеңейтуге мүмкіндік береді. Тәуелсіз ауа каналдары бар тұрақты кабинетте орналасқан, 380 В шкаф түріндегі белсенді үйлесімді сүзгі дәйекті және жеңілдетілген техникалық қызмет көрсетуді қамтамасыз етеді. Ағымдағы рейтингтерден (100A-400A) және KVAR сыйымдылықтарында (100-400), осы ЖЗҚ 380 В жүйелер үшін қуат сапасын жақсартуды қамтамасыз етеді.
Үлгі сипаттамасы:
| Шол | Акф | 0.4 | 50а | / | 4л | C |
| Кәсіпорын коды | Белсенді гармоникалық сүзгі | Кернеу деңгейі 0,4: 380В ± 20% |
Номиналды қуаттылық (KVAR) 25/50/75 / 100 / 150А | 3L: Үш фазалы үш сым 4L: Үш фазалы төрт сым |
С: шкафы |
Ерекше өзгешеліктері:
● DSP + CPLD, барлық сандық басқару өзегі, үш деңгейлі топология технологиясын, кеңейтілген гармоникалық анықтама алгоритмі және PWM басқарудың үйлесімді алгоритмі және PWM басқару стратегиясы және PWM бақылау стратегиясы үйлесімді токқа дәл өтеу үшін.
● Бірнеше модульдердің параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз, аздап орын алады және оны сақтау оңай.
● тәуелсіз ауа каналдары мен тәуелсіз қоймалардың құрылымдық дизайны жабдықтың тұрақты жұмысын қамтамасыз етеді.
● Ол гармониканы кең диапазонда, 2-ден 50 гармоникаға, бір уақытта үш фазалы теңсіздік мәселесін шешуге болады.
● Гармоникалық сүзгілеу жылдамдығы жоғары. Егер сыйымдылық мүмкіндік берсе, гармоникалық ағымдық сүзу жылдамдығы 95% деңгейінде болуы мүмкін. Жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін 100% шектеулі шығынды орнатыңыз.
Өтініштер:
380В кабинеті түріндегі белсенді үйлесімді сүзгілер 380 В-да жоғары қуат сапасын талап ететін өтінімдерді талап етуге өте ыңғайлы:
● Ірі деректер орталықтары:Маңызды IT-инфрақұрылым үшін тұрақты қуатты қолдау, гармоникалық бұзылуларға байланысты деректердің жоғалуын және тоқтап қалуының алдын алу.
● Өнеркәсіптік автоматика:Гармоникалық кедергілерді азайту арқылы автоматтандырылған жүйелердің нақты және сенімді жұмысын қамтамасыз ету.
● Ауыр өндірістік орталар:Өндіріс параметрлеріндегі үлкен машиналармен және айнымалы жиілік дискілерімен жасалған гармониканы азайту.
● Жаңартылатын энергияны интеграциялау:Жаңартылатын энергия көздерін біркелкі интеграциялау үшін жалпы муфта тұрғысынан қуат сапасын жақсарту.
380В кабинеті түріндегі белсенді үйлесімді сүзгілер сезімтал жабдықтардың тиімді және сенімді жұмысын қамтамасыз етуде 380 В қосымшаларын талап ететін қуат сапасын жақсарту үшін жан-жақты шешім ұсынады.
Техникалық параметрлері:
| 220 В сериясы | 380 В сериясы | 500V сериялары | 690 В сериясы | ||
| Биіктік | <2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз | ||||
| Қоршаған орта температурасы | -20 ~ + 50 ℃ | ||||
| Салыстырмалы ылғалдылық | ≤90%, ай сайынғы минималды температура 25 ℃ болған кезде жерге конденсация жоқ | ||||
| Ластану деңгейі | Төмендегі III деңгей | ||||
| Жұмыс кернеуі | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Жұмыс жиілігі | 50 Гц ± 5% | ||||
| Өтемақы ағымы | 25а | 25/50/75/100 / 150А | 100А | 100А | |
| Тор құрылымы | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Бірлік саны Параллель қосылған |
Ымаланады | ||||
| Жалпы машинаның тиімділігі | ≥97% | ||||
| Тор құрылымы | 32 кГц | 16 кГц | 12.8хц | 12.8хц | |
| Өтемақы диапазоны | 2 ~ 50Time, бірыңғай өтемақы мөлшері реттеледі | ||||
| Функцияны таңдау | Реактивті қуат | Реактивті қуат, реактивті қуат + асимметрия | |||
| Реактивті қуат Өтемақы мөлшерлемесі |
≥95% | > 92% | |||
| Бейтарап сүзу қабілеттілік |
Бейтарап сызықты сүзгілеу мүмкіндігі фазалық сүзгілеу мүмкіндігі | ||||
| Толық жауап уақыты | <10мс | <40мс | <40мс | <40мс | |
| Шу | ≤60DB | ≤60DB | ≤65DB | ≤65DB | |
| Бақылау әдісі | 2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды) | ||||
| Қорғаныс | Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс кернеуі және астыртын алу, электр қуаты, электр қуаты, кештердену, жиіліктің ауытқуы және т.б. | Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс жүктемесі және астыртын, тор кернеуі, электр қуаты, электр қуаты, еңбектен, жиіліктің ауытқуы, қысқа мерзімді қорғаныс және т.б. | |||
| Орнату әдісі | Тартпа / қабырғаға орнатылған | Сөр | |||
| Кіріс желісі | Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген) | Кіріс жол | |||
| Қорғау деңгейі | IP20 | ||||
Үлгі және сипаттамасы:
| Шкафтың құрылғысы моделі | ||||
|---|---|---|---|---|
| Модель нөмірі | Өтемақы сыйымдылығы (квар) | Жүйе кернеуі (v) | Өлшемдер (D * W * H) | Салқындату әдісі |
| GY APF-0.4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200 мм | Ауаны мәжбүрлеп салқындату |
| GY APF-0.4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-200A / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-300a / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-400a / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.5-300a / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.69-300a / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200 мм | |
