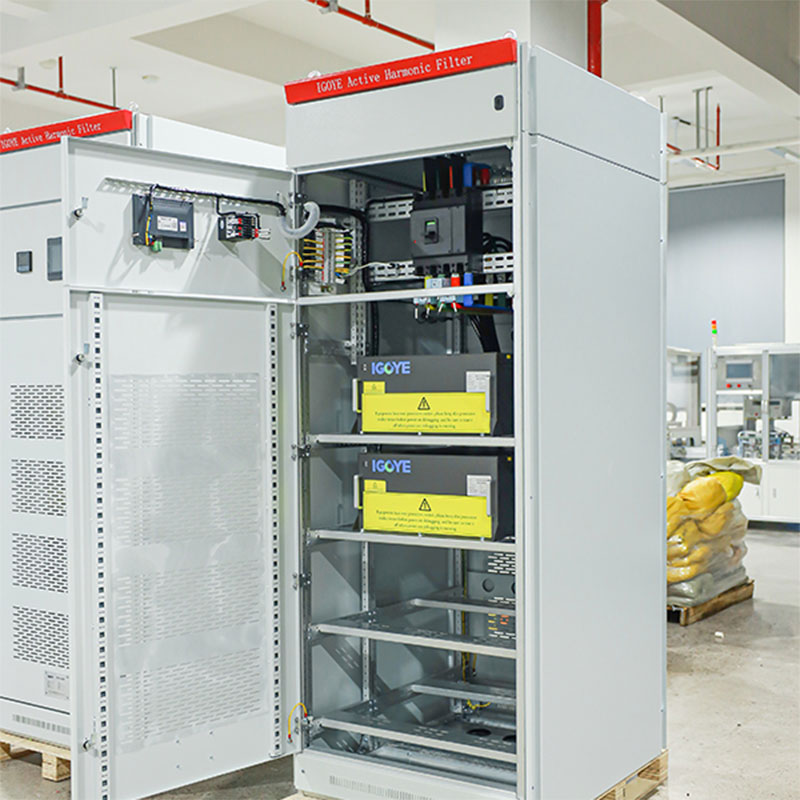

Бір фазалы шкаф түріндегі белсенді белсенді гармоникалық сүзгі
Джейа - бұл компанияның кәсіби фазалы шкаф типтегі белсенді гармоникалық өндірушісі. Сандық бақылау, шкаф корпусы бар және 50-ші ретке дейін гармониканы азайтады. Коммерциялық ғимараттар, өнеркәсіптік, медициналық мекемелер мен тұрғын үйлер үшін өте ыңғайлы. Коммерциялық ғимараттар, өндірістік, медициналық мекемелер мен тұрғын үйлер үшін өте ыңғайлы.
Бір фазалы шкаф түріндегі белсенді белсенді гармоникалық сүзгі (ЖЗҚ) бір фазалы қуат жүйелеріндегі гармоникалық жұмсартуға арналған сенімді шешім ұсынады. DSP + CPLD сандық басқару өзегі және жетілдірілген сүзгілеу алгоритмдерін пайдалану, Cooklecite APF гармоникалық токтарын 50-ші ретке дейін азайтады. Оның модульдік дизайны параллель байланыс арқылы икемді кеңейтуге мүмкіндік береді. ЖЗҚ-да сенімді ортада сенімді жұмыс істеу үшін сенімді корпустың корпусы және мәжбүрлі ауаны салқындату мүмкіндігі бар. Қол жетімді модельдер мен мүмкіндіктермен, бір фазалы шкаф түріндегі белсенді үйлесімді гармоникалық сүзгі әртүрлі қосымшалар үшін қуат сапасын жақсартуды қамтамасыз етеді.
Үлгі сипаттамасы:
| Шол | ЖЗҚ | 0.4 | 50а | / | 4л | C |
| Кәсіпорын коды | Белсенді гармоникалық сүзгі | Кернеу деңгейі 0.22: 220 В |
Номиналды қуаттылық (KVAR) 25А | 2L: бір фазалы | С: шкафы |
Ерекше өзгешеліктері:
● DSP + CPLD, барлық сандық басқару өзегі, үш деңгейлі топология технологиясын, кеңейтілген гармоникалық анықтама алгоритмі және PWM басқарудың үйлесімді алгоритмі және PWM басқару стратегиясы және PWM бақылау стратегиясы үйлесімді токқа дәл өтеу үшін.
● Бірнеше модульдердің параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз, аздап орын алады және оны сақтау оңай.
● тәуелсіз ауа каналдары мен тәуелсіз қоймалардың құрылымдық дизайны жабдықтың тұрақты жұмысын қамтамасыз етеді.
● Ол гармониканы кең диапазонда, 2-ден 50 гармоникаға, бір уақытта үш фазалы теңсіздік мәселесін шешуге болады.
● Гармоникалық сүзгілеу жылдамдығы жоғары. Егер сыйымдылық мүмкіндік берсе, гармоникалық ағымдық сүзу жылдамдығы 95% деңгейінде болуы мүмкін. Жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін 100% шектеулі шығынды орнатыңыз.
Өтініштер:
Бір фазалы шкаф түріндегі белсенді гармоникалық сүзгілер Әр түрлі секторлар бойынша гармониялық бұрмалану мәселелері:
● Коммерциялық ғимараттар:Жарықтандыру, HVAC жүйелері және кеңсе жабдықтары сияқты бір фазалы жүктемелерден гармониканы азайту.
● Өнеркәсіптік нысандар:Өндірістік параметрлердегі бір фазалы жабдықтар мен процестер үшін қуат сапасын жақсарту.
● Медициналық мекемелер:Бір фазалы қуат жүйелеріндегі гармоникалық бұрмаланудан сезімтал медициналық жабдықты қорғау.
● Тұрғын үй қосымшалары (жоғары қуат):Бір фазалы сызықты емес рөлге ие үйлердегі гармоникалық мәселелерді шешу.
Бір фазалы шкаф түріндегі белсенді гармоникалық сүзгілер бір фазалы қосымшалар үшін оңтайлы қуат сапасын қамтамасыз етеді.
Техникалық параметрлері:
| 220 В сериясы | 380 В сериясы | 500V сериялары | 690 В сериясы | ||
| Биіктік | <2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз | ||||
| Қоршаған орта температурасы | -20 ~ + 50 ℃ | ||||
| Салыстырмалы ылғалдылық | ≤90%, ай сайынғы минималды температура 25 ℃ болған кезде жерге конденсация жоқ | ||||
| Ластану деңгейі | Төмендегі III деңгей | ||||
| Жұмыс кернеуі | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Жұмыс жиілігі | 50 Гц ± 5% | ||||
| Өтемақы ағымы | 25а | 25/50/75/100 / 150А | 100А | 100А | |
| Тор құрылымы | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Бірлік саны Параллель қосылған |
Ымаланады | ||||
| Жалпы машинаның тиімділігі | ≥97% | ||||
| Тор құрылымы | 32 кГц | 16 кГц | 12.8хц | 12.8хц | |
| Өтемақы диапазоны | 2 ~ 50Time, бірыңғай өтемақы мөлшері реттеледі | ||||
| Функцияны таңдау | Реактивті қуат | Реактивті қуат, реактивті қуат + асимметрия | |||
| Реактивті қуат Өтемақы мөлшерлемесі |
≥95% | > 92% | |||
| Бейтарап сүзу қабілеттілік |
Бейтарап сызықты сүзгілеу мүмкіндігі фазалық сүзгілеу мүмкіндігі | ||||
| Толық жауап уақыты | <10мс | <40мс | <40мс | <40мс | |
| Шу | ≤60DB | ≤60DB | ≤65DB | ≤65DB | |
| Бақылау әдісі | 2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды) | ||||
| Қорғаныс | Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс кернеуі және астыртын алу, электр қуаты, электр қуаты, кештердену, жиіліктің ауытқуы және т.б. | Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс жүктемесі және астыртын, тор кернеуі, электр қуаты, электр қуаты, еңбектен, жиіліктің ауытқуы, қысқа мерзімді қорғаныс және т.б. | |||
| Орнату әдісі | Тартпа / қабырғаға орнатылған | Сөр | |||
| Кіріс желісі | Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген) | Кіріс жол | |||
| Қорғау деңгейі | IP20 | ||||
Үлгі және сипаттамасы:
| Шкафтың құрылғысы моделі | ||||
|---|---|---|---|---|
| Модель нөмірі | Өтемақы сыйымдылығы (квар) | System voltage (V) | Өлшемдер (D * W * H) | Салқындату әдісі |
| GY APF-0.4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200 мм | Ауаны мәжбүрлеп салқындату |
| GY APF-0.4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-200A / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-300a / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-400a / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.5-300a / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.69-300a / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200 мм | |
