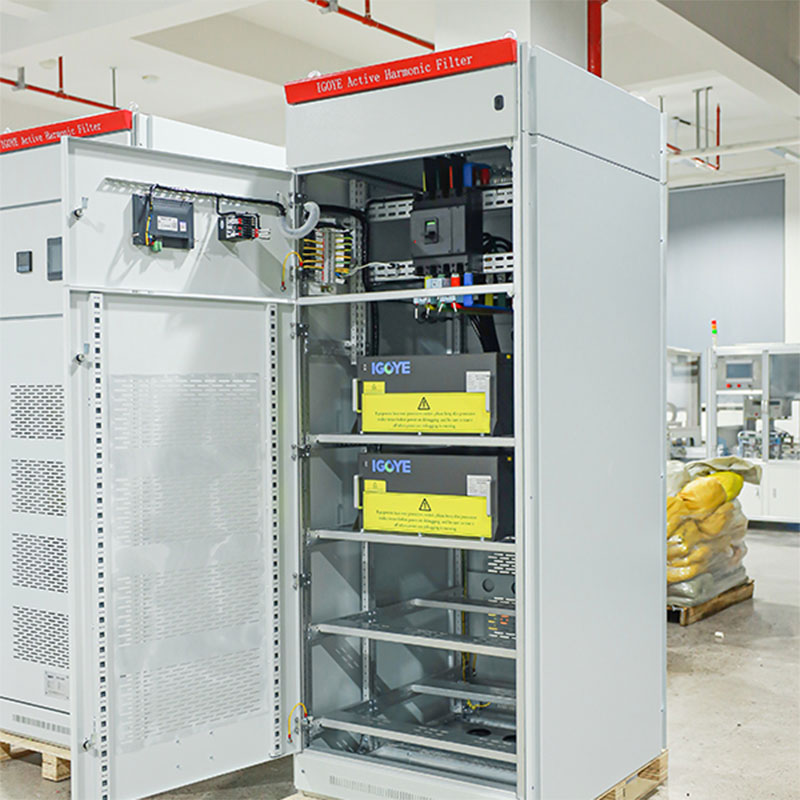

Үш фазалы үш сымды шкаф түріндегі белсенді гармоникалық сүзгі
Geya сізге компанияңызға арналған Үш фазалы үш фазалы шкаф түріндегі белсенді үйлесімді шешімдер ұсынады. Ол сандық бақылауды қолданады, модульдік шкафтың дизайнына ие және 50-гармоникалық деңгейге дейін өтейді. Деректер орталықтары, өндірістік орталар мен жаңартылатын энергия үшін өте ыңғайлы.
Үш фазалы Үш фазалы шкафтың үгіт-нары белсенді гармоникалық сүзгі (ЖЗҚ) үш фазалы үш сымды энергетикалық жүйелер үшін кеңейтілген гармоникалық жұмсартуды қамтамасыз етеді. DSP + CPLD сандық бақылау және үш деңгейлі топологияны пайдалану, бұл ЖЗҚ 50-гармоникалық деңгейге дейін дәл осындай өтемақы ұсынады. Оның модульдік дизайны масштабтау қабілеті үшін параллель қосылымды қолдайды. Табустың беріктігі корпусы және тәуелсіз ауа каналдары сенімді жұмыс істеуді қамтамасыз етеді. Әр түрлі кернеулерде және ағымдағы рейтингтерде қол жетімді, үш фазалы үш сымды шкаф түріндегі белсенді гармоникалық сүзгі әр түрлі қосымшалардағы қуат сапасын тиімді жақсартады.
Үлгі сипаттамасы:
| Шол | Акф | 0.4 | 50а | / | 3л | C |
| Кәсіпорын коды | Белсенді гармоникалық сүзгі | Кернеу деңгейі 0.22: 220 В 0,4: 380В ± 20% 0,5: 500 В ± 20% 0,69: 690В ± 20% |
Номиналды қуаттылық (KVAR) 25/50/75 / 100 / 150А | 3L: Үш фазалы үш сым | С: шкафы |
Ерекше өзгешеліктері:
● DSP + CPLD, барлық сандық басқару өзегі, үш деңгейлі топология технологиясын, кеңейтілген гармоникалық анықтама алгоритмі және PWM басқарудың үйлесімді алгоритмі және PWM басқару стратегиясы және PWM бақылау стратегиясы үйлесімді токқа дәл өтеу үшін.
● Бірнеше модульдердің параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз, аздап орын алады және оны сақтау оңай.
● тәуелсіз ауа каналдары мен тәуелсіз қоймалардың құрылымдық дизайны жабдықтың тұрақты жұмысын қамтамасыз етеді.
● Ол гармониканы кең диапазонда, 2-ден 50 гармоникаға, бір уақытта үш фазалы теңсіздік мәселесін шешуге болады.
● Гармоникалық сүзгілеу жылдамдығы жоғары. Егер сыйымдылық мүмкіндік берсе, гармоникалық ағымдық сүзу жылдамдығы 95% деңгейінде болуы мүмкін. Жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін 100% шектеулі шығынды орнатыңыз.
Өтініштер:
Үш фазалы үш сымды шкаф түріндегі белсенді үйлесімді сүзгілер гармоникалық бұрмалануларға қарсы тұру үшін бірқатар параметрлерде орналастырылған:
● Деректер орталықтары:Сезімтал IT жабдықтарын қорғау және гармоникалық токтарды азайту арқылы тұрақты жұмыс істеуді қамтамасыз ету.
● Өнеркәсіптік орта:Үш фазалы үш сымды жабдық пен процестер үшін қуат сапасын жақсарту, тиімділік пен сенімділікті арттыру.
● Өндіріс зауыттары:Айнымалы жиілік дискілері (VFD) және басқа сызықты емес жүктемелермен алынған гармоникалық бұрмалануды азайту.
● Мұнай-газ саласы:Жоғары гармоникалық құраммен талап етілетін ортада тұрақты электрмен жабдықтауды қамтамасыз ету.
● Жаңартылатын энергия жүйелері:Жаңартылатын энергия көздерін гармоникалық мәселелерді азайту арқылы тиімді біріктіру.
Үш фазалы Үш фазалы шкаф түріндегі белсенді үйлесімді сүзгілер үш фазалы үш сымды жүйелерде электр қуатының сапасы мен жабдықтарын жақсарту үшін мақсатты шешім ұсынады.
Техникалық параметрлері:
| 220 В сериясы | 380 В сериясы | 500V сериялары | 690 В сериясы | ||
| Биіктік | <2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз | ||||
| Қоршаған орта температурасы | -20 ~ + 50 ℃ | ||||
| Салыстырмалы ылғалдылық | ≤90%, ай сайынғы минималды температура 25 ℃ болған кезде жерге конденсация жоқ | ||||
| Ластану деңгейі | Төмендегі III деңгей | ||||
| Жұмыс кернеуі | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Жұмыс жиілігі | 50 Гц ± 5% | ||||
| Өтемақы ағымы | 25а | 25/50/75/100 / 150А | 100А | 100А | |
| Тор құрылымы | L / n | 3P3W / 3P4W | 3P3W / 3P4W | 3P3W / 3P4W | |
| Бірлік саны Параллель қосылған |
Ымаланады | ||||
| Жалпы машинаның тиімділігі | ≥97% | ||||
| Тор құрылымы | 32 кГц | 16 кГц | 12.8хц | 12.8хц | |
| Өтемақы диапазоны | 2 ~ 50Time, бірыңғай өтемақы мөлшері реттеледі | ||||
| Функцияны таңдау | Реактивті қуат | Реактивті қуат, реактивті қуат + асимметрия | |||
| Реактивті қуат Өтемақы мөлшерлемесі |
≥95% | > 92% | |||
| Бейтарап сүзу қабілеттілік |
Бейтарап сызықты сүзгілеу мүмкіндігі фазалық сүзгілеу мүмкіндігі | ||||
| Толық жауап уақыты | <10мс | <40мс | <40мс | <40мс | |
| Шу | ≤60DB | ≤60DB | ≤65DB | ≤65DB | |
| Бақылау әдісі | 2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды) | ||||
| Қорғаныс | Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс кернеуі және астыртын алу, электр қуаты, электр қуаты, кештердену, жиіліктің ауытқуы және т.б. | Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс жүктемесі және астыртын, тор кернеуі, электр қуаты, электр қуаты, еңбектен, жиіліктің ауытқуы, қысқа мерзімді қорғаныс және т.б. | |||
| Орнату әдісі | Тартпа / қабырғаға орнатылған | Сөр | |||
| Кіріс желісі | Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген) | Кіріс жол | |||
| Қорғау деңгейі | IP20 | ||||
Үлгі және сипаттамасы:
| Шкафтың құрылғысы моделі | ||||
|---|---|---|---|---|
| Модель нөмірі | Өтемақы сыйымдылығы (квар) | Жүйе кернеуі (v) | Өлшемдер (D * W * H) | Салқындату әдісі |
| GY APF-0.4-100A / 4L-C | 100 | 380 ± 20% | 800 * 1000 * 2200 мм | Ауаны мәжбүрлеп салқындату |
| GY APF-0.4-150A / 4L-C | 150 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-200A / 4L-C | 200 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-250A / 4L-C | 250 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-300a / 4L-C | 300 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.4-400a / 4L-C | 400 | 380 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.5-300a / 4L-C | 300 | 500 ± 20% | 800 * 1000 * 2200 мм | |
| GY APF-0.69-300a / 4L-C | 300 | 690 ± 20% | 800 * 1000 * 2200 мм | |
