690В шкаф типіндегі белсенді гармоникалық сүзгі

Джейа - 690 В кабук түріндегі шкаф түріндегі белсенді гармоникалық сүзгі өндірушісі және Қытайда жеткізуші. Сандық бақылау, модульдік дизайнмен ерекшеленеді және 50-гармармалық, түзететін теңгерімсіздікке дейін өтейді. Орташа кернеулі электр жүйелері, ауыр өнеркәсіп және теңіз қосымшалары үшін өте ыңғайлы. Сатып алу қажеттіліктері үшін жедел баға алу үшін қазір формамызды толтырыңыз!

Сұрау жіберу

Өнім Сипаттамасы

690 В корпустық түріндегі белсенді үйлесімді сүзгі (ЖЗҚ) 690 В үш фазалы үш фазалы және төрт сымды электр жүйелерінде гармоникалық азайтуға және қуат сапасын жақсартуға арналған сенімді шешім ұсынады. Бұл ЖЗҚ кеңейтілген DSP + CPLD сандық бақылауды және үш фазалы теңгерімсіздерді бір уақытта түзететін 50-ші гармоникалық, бір мезгілд-гармоникалық өтемақыны қолданады. Модульдік дизайн бірнеше қондырғылардың параллель байланысын қосу арқылы масштабтау қабілеттілігін қолдайды. Тұрақты шкафта орналасқан, тәуелсіз ауа каналдары бар, корпустың 690В белсенді түрдегі белсенді гармоникалық сүзгісі сенімді және жеңілдетілген техникалық қызмет көрсетуді қамтамасыз етеді. 300-ге дейін 300А дейінгі ағымдағы рейтингтермен және KVAR-дің 300-ге дейін, бұл ЖЗҚ 690 В жүйелер үшін қуат сапасын жақсартуды қамтамасыз етеді.

Үлгі сипаттамасы:

Шол	Акф	0.69	100А	/	4л	C
Кәсіпорын коды	Белсенді гармоникалық сүзгі	Кернеу деңгейі 0,69: 690В ± 20%	Номиналды қуаттылық (квар) 100А		3L: Үш фазалы үш сым 4L: Үш фазалы төрт сым	С: шкафы

Ерекше өзгешеліктері:

● DSP + CPLD, барлық сандық басқару өзегі, үш деңгейлі топология технологиясын, кеңейтілген гармоникалық анықтама алгоритмі және PWM басқарудың үйлесімді алгоритмі және PWM басқару стратегиясы және PWM бақылау стратегиясы үйлесімді токқа дәл өтеу үшін.
● Бірнеше модульдердің параллель байланысын жеңілдететін модульдік дизайнды қабылдаңыз, аздап орын алады және оны сақтау оңай.
● тәуелсіз ауа каналдары мен тәуелсіз қоймалардың құрылымдық дизайны жабдықтың тұрақты жұмысын қамтамасыз етеді.
● Ол гармониканы кең диапазонда, 2-ден 50 гармоникаға, бір уақытта үш фазалы теңсіздік мәселесін шешуге болады.
● Гармоникалық сүзгілеу жылдамдығы жоғары. Егер сыйымдылық мүмкіндік берсе, гармоникалық ағымдық сүзу жылдамдығы 95% деңгейінде болуы мүмкін. Жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін 100% шектеулі шығынды орнатыңыз.

Өтініштер:

690В шкаф типіндегі белсенді үйлесімді сүзгілер орташа кернеудің өндірістік параметрлерінде қуат сапасын жақсартуға өте ыңғайлы:

● Орташа кернеулі электр жүйелері:690 В желілерінде электр қуатын тұрақтандыру, гармоникалық бұрмалануды азайту және жүйенің тиімділігін арттыру.
● Ауыр өндірістік орталар:Тау-кен, мұнай және газ және мұнай-химия сияқты маңызды гармоникалық жүктемелермен сезімтал жабдықтардың сенімді жұмысын қамтамасыз ету.
● Орташа кернеулі қозғалтқыш жетектері:Ірі қозғалтқыш жетектерімен пайда болған гармоникалық токтарды азайту, кернеудің бұрмалануын азайту және мотордың өнімділігін арттыру.
● Теңіз және теңіз платформалары:690 В жүйелері жиі кездесетін қатал ортада тұрақты және сенімді қуат сапасын қамтамасыз ету.

690В кабинеті түріндегі белсенді үйлесімді сүзгілер 690 В қосымшаларын талап етуде қуат сапасын оңтайландыру үшін жоғары сапалы шешім ұсынады.

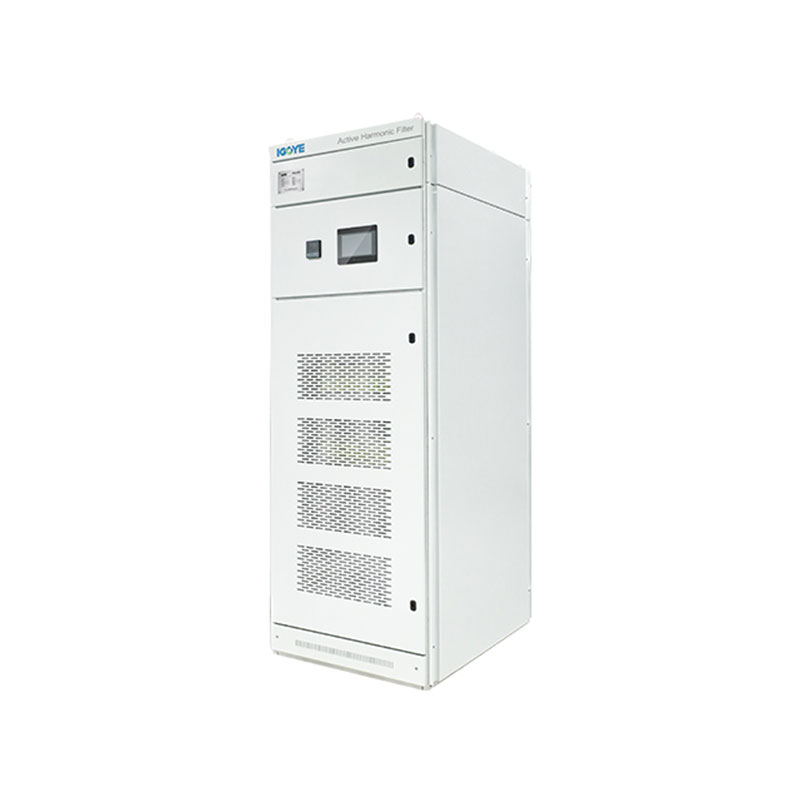

690V Cabinet-type Active Harmonic Filter

Техникалық параметрлері:

	220 В сериясы	380 В сериясы	500V сериялары		690 В сериясы
Биіктік	<2000м, 2000 м-ден жоғары, GB / T3859.2 сәйкес жаңалыңыз
Қоршаған орта температурасы	-20 ~ + 50 ℃
Салыстырмалы ылғалдылық	≤90%, ай сайынғы минималды температура 25 ℃ болған кезде жерге конденсация жоқ
Ластану деңгейі	Төмендегі III деңгей
Жұмыс кернеуі	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Жұмыс жиілігі	50 Гц ± 5%
Өтемақы ағымы	25а	25/50/75/100 / 150А	100А		100А
Тор құрылымы	L / n	3P3W / 3P4W	3P3W / 3P4W		3P3W / 3P4W
Бірлік саны Параллель қосылған	Ымаланады
Жалпы машинаның тиімділігі	≥97%
Тор құрылымы	32 кГц	16 кГц	12.8хц		12.8хц
Өтемақы диапазоны	2 ~ 50Time, бірыңғай өтемақы мөлшері реттеледі
Функцияны таңдау	Реактивті қуат	Реактивті қуат, реактивті қуат + асимметрия
Реактивті қуат Өтемақы мөлшерлемесі	≥95%	> 92%
Бейтарап сүзу қабілеттілік		Бейтарап сызықты сүзгілеу мүмкіндігі фазалық сүзгілеу мүмкіндігі
Толық жауап уақыты	<10мс	<40мс		<40мс	<40мс
Шу	≤60DB	≤60DB		≤65DB	≤65DB
Бақылау әдісі	2-RUN RS485 интерфейсі (GPRS / WIFI қолдайды)
Қорғаныс	Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс кернеуі және астыртын алу, электр қуаты, электр қуаты, кештердену, жиіліктің ауытқуы және т.б.	Шамадан тыс жүктеме, бағдарламалық қамтамасыз ету / аппараттық құрал, тордың шамадан тыс жүктемесі және астыртын, тор кернеуі, электр қуаты, электр қуаты, еңбектен, жиіліктің ауытқуы, қысқа мерзімді қорғаныс және т.б.
Орнату әдісі	Тартпа / қабырғаға орнатылған		Сөр
Кіріс желісі	Кірісті кері қайтару (тірек түрі), жоғарғы кіріс (қабырғаға бекітілген)		Кіріс жол
Қорғау деңгейі	IP20

Үлгі және сипаттамасы:

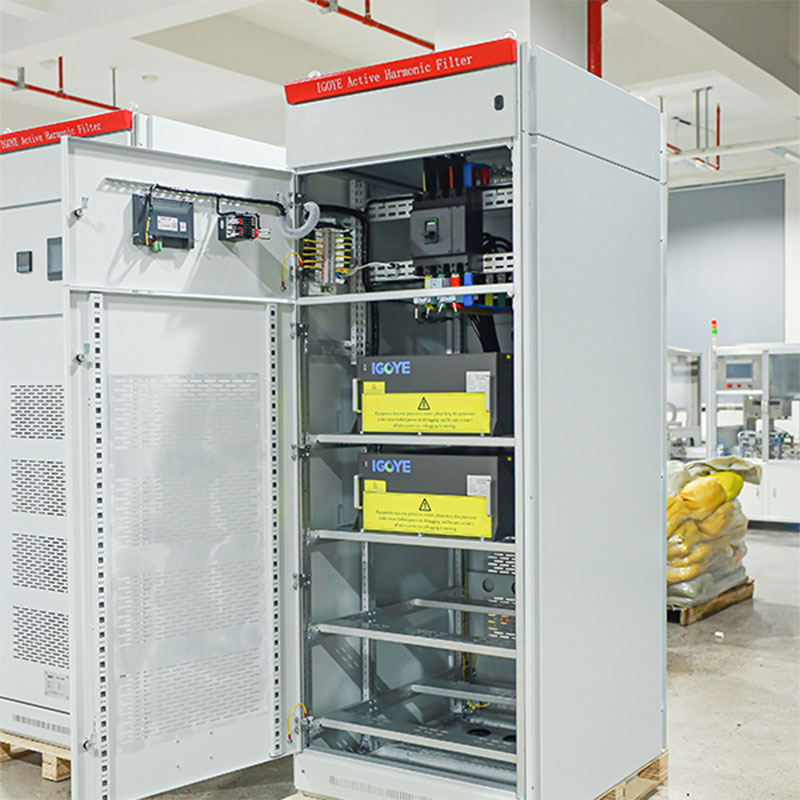

690V Cabinet-type Active Harmonic Filter

Шкафтың құрылғысы моделі
Модель нөмірі	Өтемақы сыйымдылығы (квар)	Жүйе кернеуі (v)	Өлшемдер (D * W * H)	Салқындату әдісі
GY APF-0.4-100A / 4L-C	100	380 ± 20%	800 * 1000 * 2200 мм	Ауаны мәжбүрлеп салқындату
GY APF-0.4-150A / 4L-C	150	380 ± 20%	800 * 1000 * 2200 мм
GY APF-0.4-200A / 4L-C	200	380 ± 20%	800 * 1000 * 2200 мм
GY APF-0.4-250A / 4L-C	250	380 ± 20%	800 * 1000 * 2200 мм
GY APF-0.4-300a / 4L-C	300	380 ± 20%	800 * 1000 * 2200 мм
GY APF-0.4-400a / 4L-C	400	380 ± 20%	800 * 1000 * 2200 мм
GY APF-0.5-300a / 4L-C	300	500 ± 20%	800 * 1000 * 2200 мм
GY APF-0.69-300a / 4L-C	300	690 ± 20%	800 * 1000 * 2200 мм
